Водостоки для крыши металлические монтаж своими руками: советы, какую купить металлическую систему водостока, пошаговая инструкция монтажа

Из каких материалов делаются металлические водостоки

Для изготовления системы применяется несколько видов металлов со специальными покрытиями поверхностей или без таковых. Каждый тип имеет свои положительные и отрицательные стороны.

Наименование материала	Краткое описание, технические и эксплуатационные характеристики
Оцинкованная тонколистовая сталь	Самые дешевые системы из металла, в качестве сырья применяется листовой прокат толщиной до 0,5 мм из низколегированных сталей. Технические параметры проката и марки стали отвечают положениям действующего ГОСТа 16523-97 и ГОСТа 1050-88. Нормативные документы устанавливают поля отклонений по толщине и ширине листа, характеристику цинкового покрытия. Для водостоков толщина цинка должна быть не менее 35 мкм, наличие потеков и пропусков запрещается. В зависимости от технологии оцинкования может изменяться внешний вид оцинкованных поверхностей, они бывают блестящими или имеют кристаллическую структуру. Срок использования оцинкованных водоотводов пятьдесят и более лет, конкретные значения зависят от характеристик слоя цинка и соблюдения технологии нанесения антикоррозионного покрытия. Такие системы считаются традиционными, но в настоящее время используются нечасто.
Окрашенная тонколистовая сталь	Современные металлические водостоки из оцинкованной стали с финишным покрытием поверхностей. Для улучшения внешнего вида и дополнительной защиты металла от коррозии применяются устойчивые полимерные, акриловые или эмалевые краски. Имеют большой выбор цветовых решений, в зависимости от типа краски увеличивается гарантийный срок эксплуатации. Самые дорогие системы с полимерными красками, эмалевые считаются бюджетным вариантом.
Алюминий	Алюминий со временем под воздействием кислот покрывается небольшим слоем окислов, он защищает поверхности от дальнейшего окисления. По срокам эксплуатации металл считается пожизненным, по стоимости одним из самых дорогих. Водостоки изготавливаются из листового проката толщиной 0,3–0,5 мм. Для улучшения дизайнерского вида поверхности алюминия окрашиваются специальными красителями.
Медь	По стоимости самые дорогие изделия, относятся к престижному элитному классу. Устанавливаются только на дорогостоящих коттеджах, часто применяются во время реконструкции или капитального ремонта исторических или культовых сооружений. Срок службы практически не ограничивается, внешняя поверхность со временем покрывается слоем патины, за счет этого водосток приобретает старинный вид. Патина – тонкий защитный окисел меди, препятствующий распространению коррозионных процессов вглубь металла.

Металлические системы могут быть круглыми и квадратными, самодельными и заводскими. От геометрии алгоритм установки не зависит, форма влияет лишь на внешний вид и производственную технологию изготовления элементов системы. Что касается самодельных водостоков, то для работы нужно иметь не только специальные инструменты и оборудование, но и большой практический опыт жестянщика. Заниматься таким делом могут только профессионалы, описывать технологию производства работ в статье для обыкновенного застройщика нет смысла.

Как выбрать водосток

Слив воды с крыши можно организовать через внутреннюю или наружную систему:

Внутренняя система, как правило, монтируется на плоских кровлях многоэтажных домов, такие конструкции требуют сложных инженерных расчетов и профессионального монтажа;

Нас интересует наружный слив, здесь все гораздо проще. Вам нужно смонтировать держатели, закрепить в эти держатели желоб, врезать воронки и от воронок вывести вниз водосточные трубы. Но для начала давайте разберемся, из каких материалов делается сливная система.

Выбираем материал

Водосточные системы бывают пластиковыми и металлическими, в обоих вариантах есть свои плюсы и минусы.

Начнем с линейки металлических конструкций:

Оцинковка. Самыми доступными по стоимости считаются оцинкованные отливы. Слив из оцинкованной стали вещь хорошая, но его можно монтировать где-нибудь подальше от города, к примеру, на даче или в деревне. Кислотные дожди большого города съедают металл за 5 – 7 лет;

Оцинковка с полимером. Сейчас для простой оцинковки есть хорошая альтернатива — это оцинкованный слив с полимерным покрытием. Одним из самых надежных покрытий подобного плана считается «Пурал», такие желоба не боятся ни химии, ни механических ударов. Гарантия на нормальное полимерное напыление стартует от 15 лет;

Медь. Медный слив смотрится роскошно, со временем такие желоба покрываются патиной (оксид меди) приобретая благородный зеленоватый цвет. Если установка выполнена правильно, то конструкция способна простоять не менее 50–70 лет. Если бы не высокая цена, медным отливам не было бы равных;

Алюминий. Алюминиевый слив, если его не соединять с медью, практически не коррозирует, кроме того это самый легкий металл, легче алюминия только пластик. Цена на такие системы выше, чем на сталь, но производители обещают, что срок службы алюминия в полтора раза больше;

Титан-цинк. Эта заморская новинка появилась недавно и у нас к ней относятся прохладно. Рекламные проспекты обещают, что сплав титана с цинком простоит чуть ли не 150 лет, но отечественные компании эту продукцию пока не производят, а то, что предлагает запад, стоит дороже, чем проверенная временем медь;

Пластик. Пластиковый или как пишут в документах слив ПВХ, на мой взгляд, обладает самым лучшим сочетанием цены и качества. Полимерные добавки сделали ПВХ устойчивым к ультрафиолету и эластичным. Такой желоб способен выдержать температуру от -50 ºС до +70 ºС. Устанавливается такой слив легко, но об этом чуть позже.

Выбираем форму желоба

Здесь мы выбираем из 3 направлений – полукруг, эллипс и сложные ломаные формы:

• Полукруглый слив для стока воды — универсальный вариант, для установки своими руками он подходит лучше всего. Не менее 70% всей продукции идет именно полукруглой формы;
• Эллипс разрабатывался как слив для крыш с серьезной квадратурой и большим углом наклона. Эта форма рассчитана на большой объем воды;
• Сложные ломаные формы, то есть квадрат, прямоугольник, трапеция и прочее это уже область дизайна. Зачастую такой слив подбирают под конкретный стиль. С практической точки зрения сложные формы неудобны, в углах забивается грязь, а пропускная способность оставляет желать лучшего.

Устройство и назначение водостока

Предназначение водосточной системы — не давать дождю и талым снегам подтоплять строение и близлежащую территорию. Ливневку монтируют под крышей так, чтобы дождь и талая вода полностью стекала в желоба. Далее, через вертикально устроенные трубы, организованным потоком, влага уходит в канализацию, уличные открытые ливневки или в накопители, в которых аккумулируют воду для дальнейшего использования.

Намокание стен и фундамента приводит к разрушению кладки или бетонного монолита фундамента. В деревянных строениях подтопление грозит грибковыми поражениями и гниением бревен. От влаги портятся отделочные материалы. Сухие же стены продлевают срок службы дома, делают проживание в нем более комфортным.

Устройство водостока схематично можно описать так:

• Под край кровли монтируют широкие горизонтальные желоба. Навешивают их с небольшим уклоном для направленного стока воды.
• В месте, где желоб имеет низшую точку, устраивают вертикальную трубу-приемник. В нее вода стекает через специальную воронку.
• Низ горизонтальной трубы отходит от здания, уводя от него воду.
• Выход устраивают в нескольких вариантах. Самый простой – на землю, в открытую канаву или в бочку для воды. Более сложный – врезка в центральную канализацию или автономный септик.

Водосточные желоба и трубы состоят из отдельных сегментов и представляют собой своеобразный конструктор, в который входят соединительные элементы, заглушки, фильтры, крепежи, герметизирующие прокладки.

Желоба могут быть круглыми или квадратными, независимо от того, пластиковые это изделия или металлические.

Рекомендуем ознакомиться: Особенности монтажа и применения дымоходов, выполненных из металлической трубы своими руками

Приспособление для изгиба

Проблемы могут возникать во время монтажа кронштейнов, фиксируемых к обрешетке стропильной системы. Эти кронштейны имеют вид длинных металлических полос, на одном конце которых есть полукруглый захват желоба.

Фото кронштейнов

Почему их сложно крепить?

1. Элементы должны обеспечивать равномерный наклон желоба по всей длине ската, категорически запрещаются возвышения или углубления.
2. Каждая крыша имеет различный гол наклона скатов, а кронштейны должны удерживать желоба в заданном положении. Их верхние кромки должны быть строго горизонтальными, желоб должен лежать на загнутых пластинах всей поверхностью. Причем углы загиба нужно делать одинаковыми для всех элементов одного ската. На сложных крышах скаты могут иметь различные уклоны, водосливная система должна учитывать эту особенность.

Выполнить перечисленные условия ручной гибкой невозможно, необходимо использовать специальные инструменты или изготовить элементарное приспособление. Инструмент покупают профессиональные кровельщики, обыкновенным застройщикам он не нужен, намного выгоднее самостоятельно подготовить приспособление.

Шаг 1. Уложите на ровной поверхности кронштейны, количество зависит от общей длины желоба с учетом максимальных расстояний между точками фиксации.

Разложенные кронштейны

Шаг 2. Сделайте разметку угла наклона желоба. Первый кронштейн самый высокий, последний самый низкий. К примеру, если длина ската пять метров, то разница по длине между первым и последним кронштейном три-четыре сантиметра.

Разметка крюков

Шаг 3. Проведите между крайними точками линию. На каждой полосе будет косая линия, но сгибать ее надо по прямой. Для этого с нижней точки косой линии при помощи прямоугольника проведите перпендикулярную. Повторите такие же операции со всеми кронштейнами.

Шаг 4. Подготовьте ровную доску толщиной примерно 4 см, длиной 30–40 см и шириной 15–20 см. В средней части доски фрезой проделайте канавку, ширина и глубина должна на 1–2 мм превышать размеры металлической полосы держателей. Это самая сложная часть изготовления приспособления, но при наличии необходимых деревообрабатывающих инструментов на подготовку доски уйдет не более пяти минут.

Шаг 5. Закройте канавку металлическими полосками, подойдут ненужные куски заводских держателей. Установите их три-четыре штуки с таким расчетом, чтобы в просвет легко проходила металлическая часть кронштейна.

Шаг 6. Такие же металлические полоски зафиксируйте и на неподвижной деревянной поверхности. Это может быть рабочий стол или любая длинная доска, используемая как временный упор. Приспособление готово, теперь можно точно под заданным углом и на требуемом расстоянии сгибать держатели желоба.

Доска с канавкой и металлическими полосками

Заводской инструмент стоит примерно пять-шесть тысяч рублей, за такие деньги можно сделать его самому. Технология установки металлического и пластикового водоотвода почти не отличается, но есть незначительные особенности, вызванные техническими характеристиками материалов изготовления водосливных систем.

Использование приспособления

Принципиальная конструкция водосточных систем

Разные производители разрабатывают свои конструкции водосточных систем, которые включают в свой состав различное количество элементов, однако, основные детали включены в любой комплект водостока.

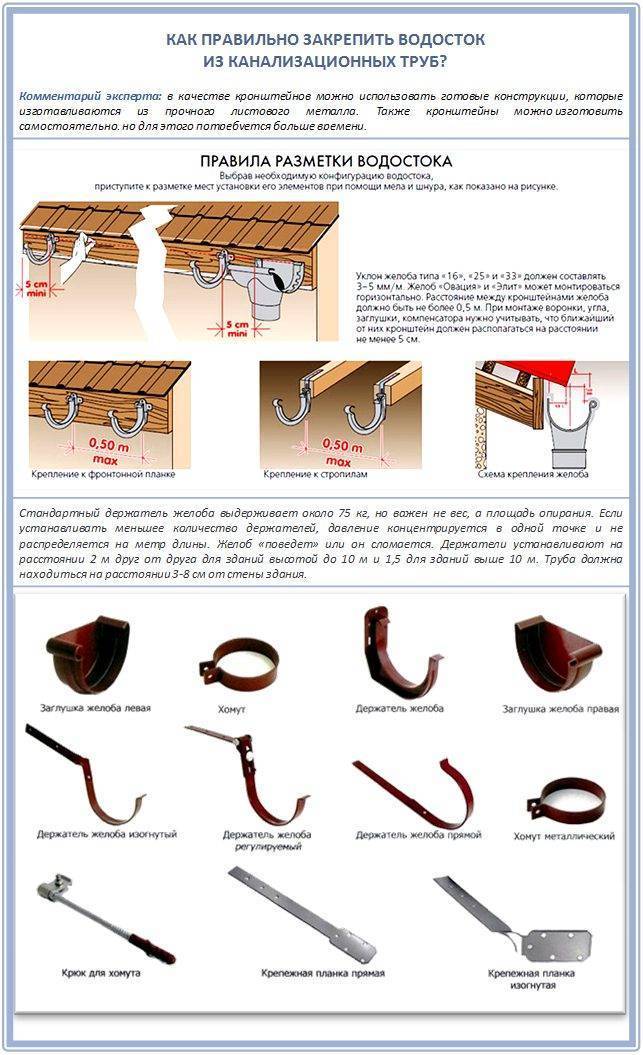

Основные элементы водосточных систем представлены на этой схеме. Однако, необходимо отметить, что они могут несколько отличаться своей формой в комплектах от разных фирм-изготовителей.

Основные комплектующие большинства существующих водосточных систем

Желоб – эта деталь закрепляется по всей длине свеса крыши. Желоб принимает на себя основную нагрузку от потоков воды, стекающих с кровли. Вместе с водой в желоба попадает смываемый слой пыли, опавшие листья, талый лед и снег, особенно в том случае, если на крыше не установлены сдерживающие снежные массы элементы. При проливном дожде на один погонный метр желоба выпадает нагрузка около двадцати килограммов.

Желоб может быть прямым, угловым или же с врезкой патрубка для удобства стыковки его с водосточной трубой. Последний вариант называется «канадкой».

• Заглушка для желоба, устанавливаемая по его краям, необходима, чтобы при сильном дожде избежать перелива потоков.
• Водосточная труба предназначена для отвода потока воды, попадающей в нее из желоба – этих элементов может быть несколько.
• Водосборная воронка соединяет желоб и водосточную трубу. Перед ее установкой на желоб, в нем вырезается отверстие.  Количество воронок обычно соответствует числу водосточных труб. Однако, в некоторых случаях вместо воронки, между двумя отрезками прямых желобов, устанавливается желоб-«канадка», патрубок которого вставляется непосредственно в водосточную трубу.

Воронка так же, как и желоб, испытывает на себе значительные нагрузки. Особенно в тех случаях, когда на желобе не предусмотрены сетки или грязеуловители для сбора крупного мусора, который может застревать в воронке, нарушая нормальное функционирование водостока.

Установка защитной сетки существенно снизит вероятность быстрого забивания системы мусором и предельно упростит регулярную прочистку желобов

• Защитная сетка для желоба. Обычно она не входит в число основных элементов конструкции, но, установив ее, можно значительно увеличить период эксплуатации водосточной системы между обслуживаниями, существенно облегчить уход за ее каналами. Например, опавшие листья, попавшие на сетку, после окончания дождя высохнут и слетят на землю. Если же они задержатся в желобе, то поток воды может тормозиться, а вокруг листьев постепенно будет собираться и другой мусор, со временем перекрывая канал.
• Колено (или отвод) – это участок трубы, который меняет направление водяного потока. В некоторых случаях без них нельзя обойтись, например, если свес имеет достаточно большую ширину, а водосточную трубу нужно закрепить на стене дома. Кроме того, такие отводы обычно ставят на нижнем конце водосточных труб, так, чтобы вода отбрасывалась в направлении от стен.

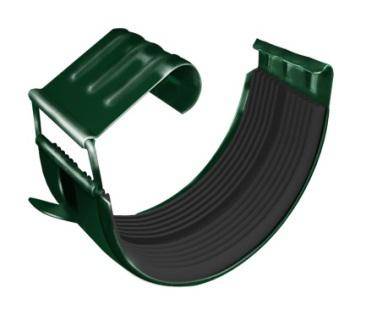

• Соединитель двух частей желоба устанавливается под двумя его участками или же под прямым и угловым элементом.
• Кронштейны для удержания желоба вдоль карниза крыши.
• Хомут для закрепления водосточной трубы к стене.

Монтаж водостока

Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли

Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)

Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:

Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;

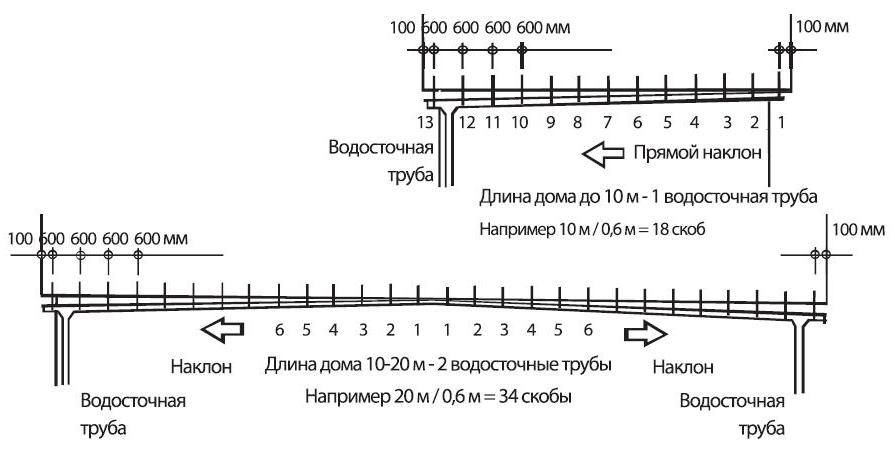

Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
Рекомендации специалистов по монтажу кронштейнов:
Обязательно нужно соблюдать среднее выбранное расстояние

В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
В среднем шаг крюков составляет не более половины метра;
Общий уклон нужно делать постепенно, без резких переходов.

Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения

Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;

В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;
Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;

Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;

Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;

После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;

Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.

Советы от профессионалов по монтажу водостока:

1. Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
2. Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
3. Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.

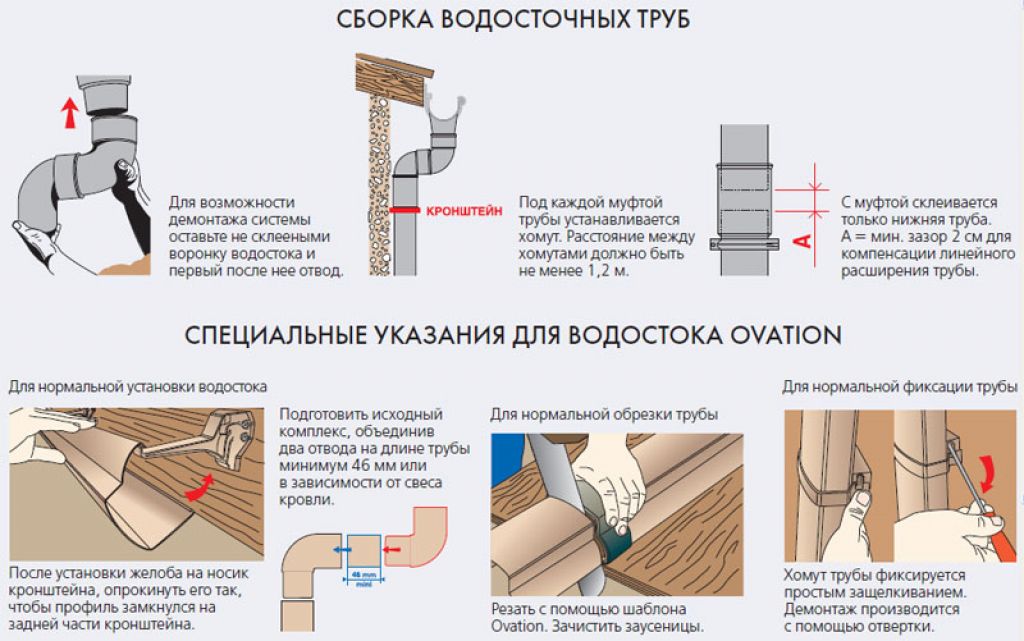

Как закрепить вертикальные элементы водостока

Крепление сливных труб лучше всего предусмотреть ещё на стадии кладки стен. Но и после завершения работ никто не запрещает установить крепёж.

Выполняя монтаж, соблюдайте следующие правила:

1. Начинайте установку элементов слива снизу.
2. Просверлите отверстия в стенах под установку хомутов.
3. На самом нижнем хомуте установите колено, имеющее срезанный край, а если слив выполняется в ливнёвку, то используйте обычный элемент водостока.
4. Крепление последующих элементов выполняйте на отдельный хомут с шагом не более 1,8 м. В случае если длина элемента превышает 2 м, то необходимо установить ещё один хомут.

Соблюдая правила монтажа, вы сможете обеспечить прочность и герметичность конструкции. При этом водосток получится надёжным и прослужит долгое время. Успехов вам в строительной деятельности.

Для чего нужен водосток

Крыша частного дома – это сложная конструкция. Здесь присутствуют множество элементов и систем, одними из таких и являются металлические водостоки. А для чего их следует устанавливать? Какую функцию они будут выполнять? Отвечая на эти вопросы, профессиональные строители и кровельщики приведут следующий перечень:

1. Водосток не дает дождевой и талой воде попадать на тропинки, которые проходят вдоль стен. Это делает передвижение по участку более комфортным.
2. Водосток защищает стены от попадания на них влаги. Это особенно актуально в тех случаях, когда свесы кровли небольшие. В такой ситуации стекающая с крыши вода размывает покрытие стен.
3. Водосток «охранят» фундамент. Если вода будет непосредственно попадать к основанию дома, то там образуется «болотце». В результате материал фундамента начнет разрушаться.

Этих трех пунктов вполне достаточно, чтобы доказать необходимость металлического или любого другого водостока. Конечно, это потребует от владельцев дополнительных расходов. Но эти финансовые вложения себя вполне оправдают. Водосток защитит стены и фундамент дома, а значит и значительно продлит срок эксплуатации всего строения.

Преимущества металлических водостоков

Оборудование водостока для крыши из металла пользуется большой популярностью ввиду возможности их самостоятельной установки и ряду важных характеристик:

• Водосточная система изготавливается из легированной цинком стали, которая не вступает в реакцию и не подвержена коррозии. Поэтому металлические водостоки имеют длительный срок службы;
• Металлические водостоки достаточно прочные и рассчитаны на значительную нагрузку, в том числе снеговую. Устройство всех узлов такого водоотвода настолько надежно, что случайно попавший в систему мусор (ветки, листья) не может нанести ей существенного вреда;
• Водоотвод из металла полностью соответствует нормам противопожарной безопасности;
• Стальные детали системы устойчивы к значительным перепадам температуры, не теряя своих основных характеристик.

Основным конкурентом металлического водостока являются водостоки пластиковые, изготовленные из ПВХ. При ряде положительных факторов, таких как большая герметичность, удобство в установке и декоративность, водостоки из ПВХ обнаруживают ряд недостатков. Пластик менее устойчив к механическому воздействию, не подлежит ремонту и имеет высокий коэффициент линейного расширения.

Основные части водосточной системы

Прежде чем приступить к алгоритму монтажа водостока разберем конструкцию водосточной системы. Знать ее необходимо как в случае самостоятельного изготовления всех элементов, так и если Вы решили произвести самостоятельную установку уже готового водостока.

Один из главных элементов водосточной системы – желоб, который размещается под свесом кровли таким образом, чтобы стекающая с крыши вода попадала в него. Желоба подвешиваются вдоль всех скатов крыши на специальных креплениях в виде кронштейнов. Водосточная система может иметь внешние и внутренние углы, назначение которых заключается в герметичном соединение двух желобов друг с другом. Для вывода воды в желобах предусмотрены воронки, к которым прикреплены водосточные трубы. Трубы, в свою очередь, крепятся к стенам дома специальными хомутами.

Эти части являются основой для всей системы. Имея под рукой план строения, Вы без труда определите нужное количество всех элементов.

Зачем нужен водосток

Атмосферные осадки скапливаются на поверхности кровли, из-за чего со временем происходит её разрушение. В особенности этому подвержены здания с односкатной или плоской крышей. Конечно, можно изначально построить стропильную систему под определенным углом, благодаря которому стоки будут естественным способом отводиться с поверхности дома. Но тогда может произойти подмывание фундамента, из-за сильного потока вод с крыши.

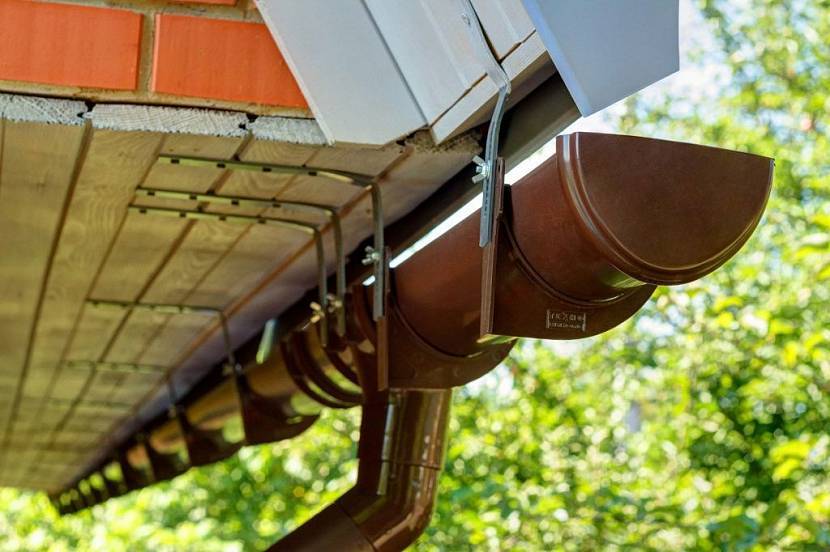

Фото — водосток для дома

Преимущества использования водостока:

1. Повышение эффективности самоочищения кровли. При правильной установке, независимо от материала покрытия, обеспечивается максимальный отвод жидкости;
2. Защита здания от подмывания. Вы можете направить трубы сливов в дренаж или в сад на даче, что поможет защитить фундамент постройки;
3. Продление долговечности металлической и битумной крыши. Независимо от материала покрытия, он разрушается от продолжительного воздействия влаги.

Качество покрытия не зависит от используемого материала. Дело в том, что в определенных условиях нужно использовать металлопрофиль Модерн (при большом количестве сточных вод), а в некоторых – пластик (если Вы живете в регионах с резкими перепадами температур). Иногда применяются также сендвич-панели.

Фото — сток воды с напором

Этап 1. Крепление крюков-держателей желобов

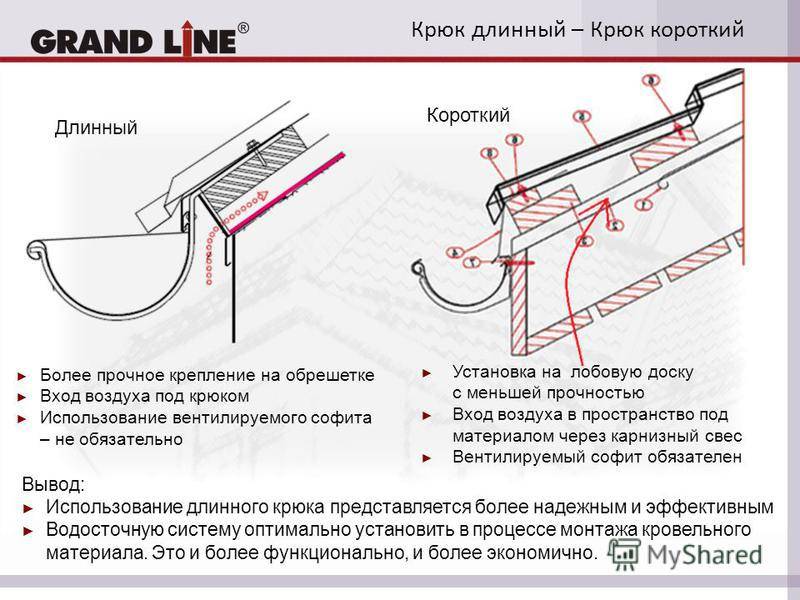

Крюки для круглого водостока Металл Профиль «Престиж»: Длинные – крепятся к обрешетке, короткие – к лобовой доске. Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным. И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю. Разметка уклона желоба для длинных крюков Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним. На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки. Разметка уклона желоба для коротких крюков Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Этапы монтажа

Перед тем как приступать к работам по установке водоотводов, следует выполнить несколько подготовительных этапов.

1. Составление схемы расположения водоотлива на здании. Схему рекомендуется нарисовать с указанием всех размеров. Во время рисования следует продумать конкретные места расположения отливов, переходов, воронок и т. д. Решение принимаются с учетом особенностей стропильной системы, расположения участков для отвода талых и дождевых вод, наличия мелиорации, количества зданий и материальных возможностей – за все приходится платить.
2. Подсчет количества и определение номенклатуры системы водоотвода. Это очень важный момент, любая ошибка обязательно будет иметь негативные последствия.
3. Подготовка инструмента и приспособлений, установка водослива.
4. Проверка функциональности всех элементов, доводка регулировок и исправление обнаруженных ошибок.

Не нужно спешить, каждый этап важен, требуется внимательный подход к решению возникающих вопросов.

Металлический водосток для частного дома: из чего и как это сделано

Материалы. Основа современных высококачественных водосточных систем «Технониколь» – оцинкованная сталь BS EN 10346 – 09 толщиной 0,55 мм (без покрытия). Сталь относится к 1 классу цинкования (275 г/м2). На стальное основание высокотемпературным методом нанесено защитное покрытие, состоящее из инверсионного слоя, специальной грунтовки и цветного полиуретанового финиша (40 мкм с внутренней стороны и 42 – с наружной). Такое покрытие устойчиво к механическим воздействиям и УФ-излучению, исключает появление очагов коррозии, долго сохраняет цвет и опрятный вид. Срок службы металлического водостока достигает 50 лет, производитель дает гарантию 25 лет на отсутствие сквозной коррозии.

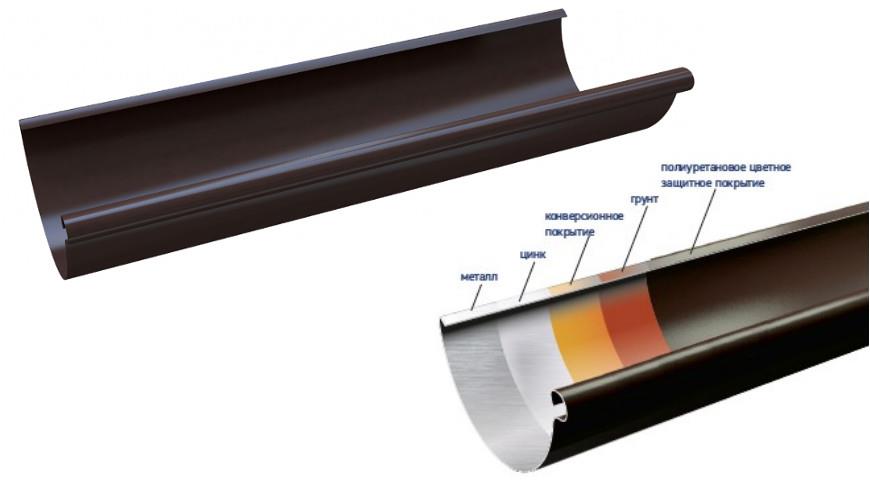

Металлическая водосточная система “Технониколь”: структура

Технологии. Длинномерные компоненты системы – трубы и желоба – изготавливаются методом проката стали на прокатных линиях от ведущего европейского производителя. Производственный процесс полностью соответствует ТУ-25.11.23-002-63543629-2018. Для изготовления фитингов применяется технология глубокой вытяжки металлов, детали изготавливаются на прессах 160 т с использованием штамповой оснастки европейского производства. Металлические элементы оснащаются высокотехнологичным уплотнителем EPDМ. Он не окисляется под действием кислорода, выдерживает температуры от -60 до +100 °С, не растрескивается и сохраняет геометрические параметры в течение многих лет, обеспечивая герметичность соединений элементов водосточной системы.

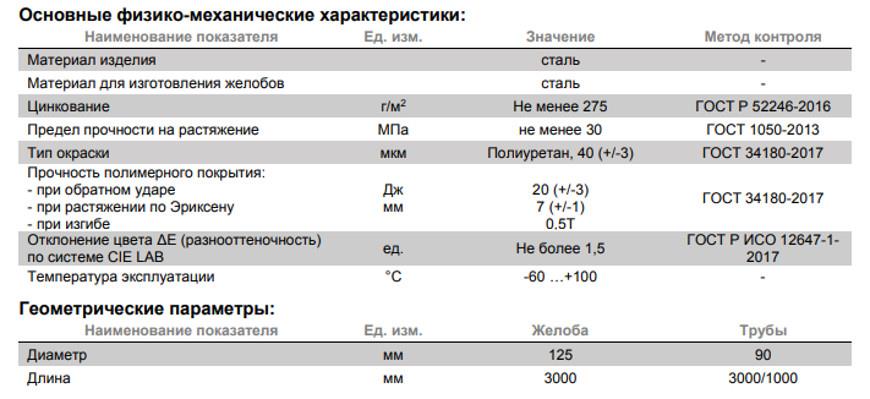

Стальной водосток “Технониколь”: технические характеристики

Конструкция. Водосточный желоб системы «Технониколь» имеет оригинальную форму профиля для защиты от перелива воды через края. Вертикальные трубы выпускаются с обжатием с одной стороны для плотного соединения «труба в трубу», поэтому при монтаже не потребуются муфты. Кронштейны для желобов снабжены пластинчатым фиксатором «лепесток» для более надежного крепления желоба. Соединители желобов в системе «Технониколь» в 2 раза более широкие, чем у других производителей (110 мм) для более надежной фиксации желоба; соединители также снабжены увеличенными уплотнителями для максимальной герметичности. Угловые элементы – цельные, без сварного шва, что намного увеличивает их надежность. Воронки имеют дополнительную отбортовку для герметичного прилегания к желобам.

Внешний вид. Чтобы водосточная система выглядела эстетично, разработчики компании Технониколь постарались придать ей как можно более приятные для глаза формы – плавные и закругленные, без острых углов.

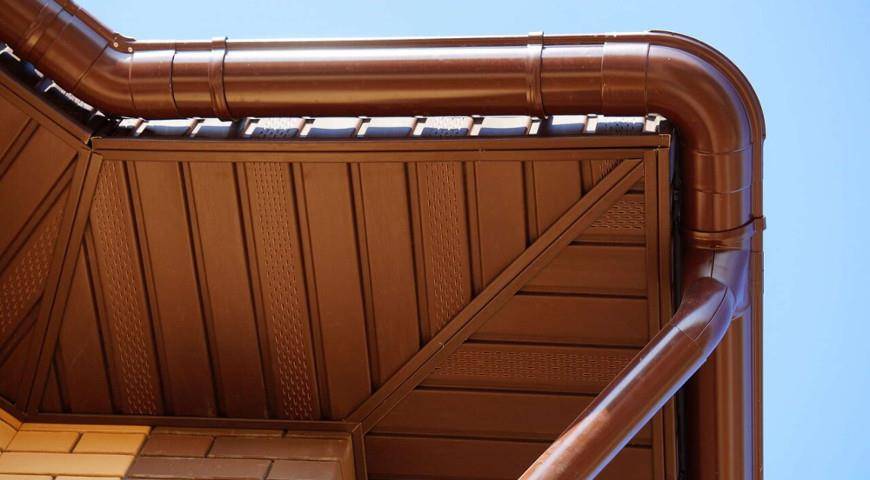

Металлический водосток “Технониколь”: форма углового элемента

Монтируем желоба

Следующий пункт инструкции по монтажу металлического водостока – установка желобов. Начинайте с самого нижнего по уровню (того, что с воронкой). Устанавливайте их друг за другом с небольшим нахлёстом 2-3 см. Фиксируйте держателями – для этого на них есть специальный лепесток, который загибается внутрь жёлоба.

Между собой, а также с угловыми элементами, желоба скрепляем с помощью соединителя с резиновым уплотнением. Короткий фланец соединителя цепляем за внутренний край жёлоба и прижимаем к нему деталь. Передний крючок надеваем на внешний край жёлоба и закрываем замок.

Торцы желобов, если они не соединяются в замкнутый периметр, закройте заглушками. Это можно сделать с помощью обычной киянки, без дополнительного крепежа.

Важно: Для дополнительной изоляции все соединения промазывайте кровельным герметиком

Обратите внимание: не силиконовым, а именно кровельным – на каучуковой или битумной основе

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

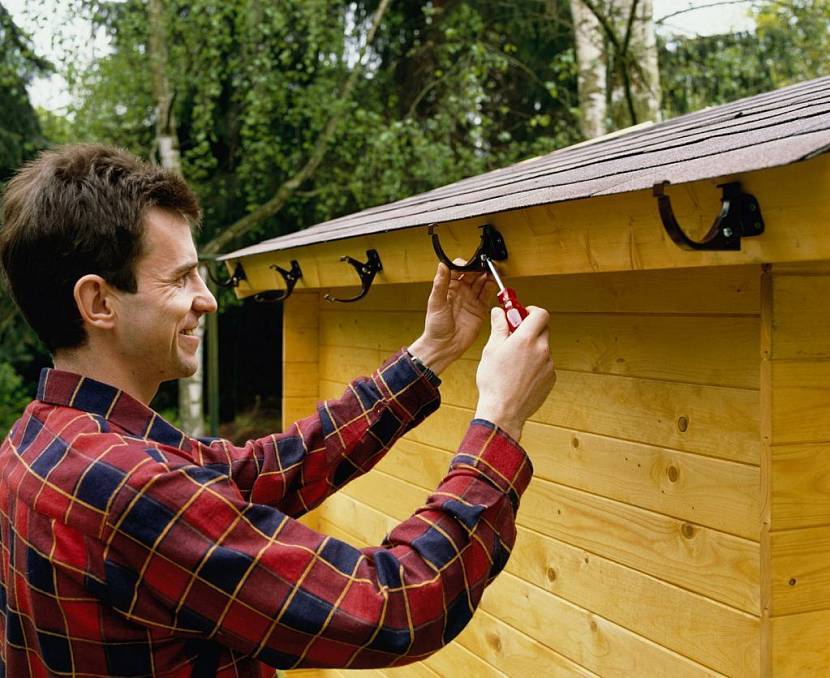

Установка кронштейнов на лобовую доскуИсточник krovelson.ru

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

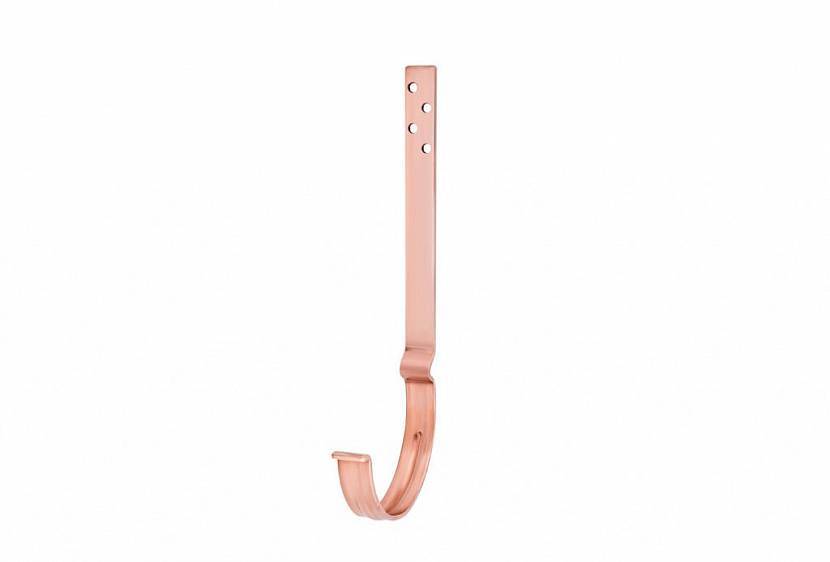

Кронштейн с длинной ножкойИсточник www.braersnab.ru

Важно при установке придерживаться строго двух параметров:

• расстояния между крепежными изделиями;
• расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

Установка и крепления кронштейнов к обрешеткеИсточник rooms-styling.com

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.

Кронштейн с повернутой на 90° ножкойИсточник profiroof.com

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

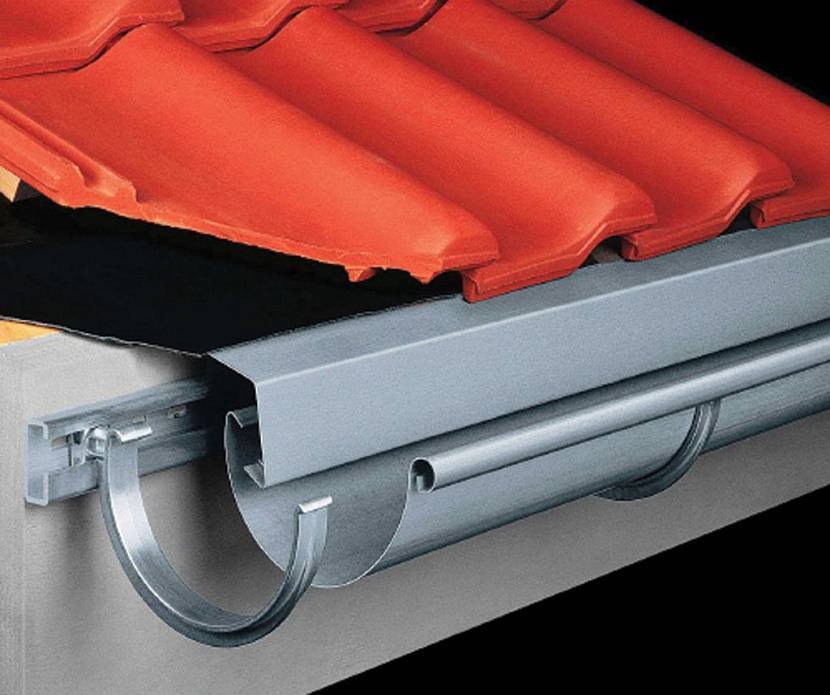

Монтажная планка с кронштейнами для желобовИсточник oookifa.com

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

Крепление к подшивке свеса крышиИсточник ms.decorexpro.com
