Точечные светильники для гипсокартонных потолков: описания, размеры и фото

Виды ламп для точечных светильников

Для них применяются четыре типа ламп:

• накаливания;
• галогенные;
• светодиодные;
• энергосберегающие.

Существует немало светильников с обычными лампами накаливания. Эти лампы отличаются крупной колбой и спиралью, которая очень сильно нагревается в процессе работы. Из этих особенностей и исходят главные недостатки точечных светильников с лампами накаливания – габаритность и высокая рабочая температура. И если большой размер лампочки не является существенным минусом для обычной люстры, то для подвесного потолка все иначе – здесь нужно беречь каждый сантиметр высоты помещения, а с такими светильниками высота подвесного потолка составит как минимум 6-8 сантиметров.

Цены на точечные светильники

точечные светильники

Виды ламп для точечных светильников

А уже упомянутый сильный нагрев ламп накаливания требует особых мер по обеспечению пожарной безопасности подвесного потолка. Что же касается плюсов, то их три – дешевизна лампочек, простота монтажа и подключения и возможность использовать регулятор мощности, также известный как диммер. Питаются светильники с лампами накаливания от стандартной бытовой сети переменного тока с напряжением 220 В.

Более современный вариант – галогенные лампы, где колбы изготовлены из толстого кварцевого стекла и заполнены газом (это могут быть пары йода или брома). В результате получаем точечный светильник с меньшими размерами и большим световым потоком. Кроме того, такие лампы характеризуются низким энергопотреблением (используется сеть переменного тока с напряжением 12 В) и световым спектром, комфортным для глаза человека. Все эти преимущества сделали точечные светильники с галогенными лампами одними из самых распространенных.

Но монтаж галогенных светильников требует особенной осторожности – нельзя нарушать их целостность, кроме того, вам потребуется трансформатор, понижающий напряжение с 220 до 12 вольт. Как и лампы накаливания, эти светильники могут использоваться с регулятором мощности.. В последнее время все больше набирают популярность точечные светильники со светодиодами

Светодиод – полупроводник, который при прохождении тока через него начинает излучать свет. По коэффициенту полезного действия и экономии электроэнергии светодиоду нет равных – на нагрев окружающего пространства у таких светильников уходит лишь 5-10% энергии (для сравнения: у ламп накаливания это 80%), при этом уровень энергопотребления светодиодов в разы меньше, чем у обычных ламп. Также к их достоинствам относят яркий свет и то, что такие светильники очень удобны для реализации различных дизайнерских задумок, таких как подсветка разных цветов или создание «звездного неба».

В последнее время все больше набирают популярность точечные светильники со светодиодами. Светодиод – полупроводник, который при прохождении тока через него начинает излучать свет. По коэффициенту полезного действия и экономии электроэнергии светодиоду нет равных – на нагрев окружающего пространства у таких светильников уходит лишь 5-10% энергии (для сравнения: у ламп накаливания это 80%), при этом уровень энергопотребления светодиодов в разы меньше, чем у обычных ламп. Также к их достоинствам относят яркий свет и то, что такие светильники очень удобны для реализации различных дизайнерских задумок, таких как подсветка разных цветов или создание «звездного неба».

Точечные светодиодные светильники

К недостаткам светодиодных светильников относят их высокую стоимость (хотя большие затраты при монтаже подвесного потолка компенсируются в будущем экономией электроэнергии), трудности с заменой светодиодов и необходимость в покупке и монтаже системы питания и охлаждения. Еще одним минусом таких светильников, хоть и довольно субъективным, является световой спектр – многие считают его некомфортным для человеческого глаза.

Цены на гипсокартон

гипсокартон

Что касается энергосберегающих люминесцентных ламп, то они по размерам практические такие же, как и лампы накаливания, но потребляют значительно меньше электроэнергии и выделяют не так много тепла. Такие приборы нельзя слишком часто включать и выключать, а их конструкция не оптимальная для применения в подвесных потолках, потому добиться высокого уровня освещенности от них довольно сложно.

Таблица. Сравнительная характеристика различных видов ламп.

Тип лампы	Напряжение потребляемого тока	Энергопотребление	Стоимость
Накаливания	220 В	Высокое	Низкая
Энергосберегающая	220 В	Среднее	Средняя
Галогенная	12 В	Высокое	Средняя
Светодиоды	110-220 В	Низкое	Высокая

Каких ошибок надо избегать

Чтобы вся работа не пошла насмарку и не повлекла за собой демонтаж или более плачевные последствия, стоит избегать распространённых ошибок.

1. Работа проводится только с отключенным напряжением.
2. Отсутствие гофрированного шланга на проводах может привести к возгоранию проводки и пожару. Не говоря о других достоинствах гофры: защите от влаги, продлении срока службы и др.
3. Нужно избегать попадания части каркаса на отверстие для крепления светильника.
4. Если спот монтируется в ГКЛ-потолке ванной комнаты, его корпус должен иметь достаточный индекс стойкости к влажности и попаданию воды.
5. Монтаж спотов в ванной.

   Монтаж спотов в ванной.

6. Вид лампы должен соответствовать требуемым задачам. К примеру, для диммера (регулятора яркости света) подойдут диммируемые LED-лампы, поскольку другие виды ламп либо просто не поддерживают эту опцию, либо быстро выходят из строя.

Требования к установке точечных светильников в гипсокартон

Специальная конструкция спота позволяет формировать узконаправленный пучок света. Несмотря на большое количество различных исполнений светильника, основной принцип устройства всех спотов одинаковый. Главный элемент конструкции устройства – его корпус. Внутри располагаются патрон для подключения лампы и крепежный механизм, позволяющий зафиксировать светильник в нужном положении.

Практически весь корпус встраиваемого точечного спота скрывается внутри гипсокартонной конструкции, с наружной стороны подвесного потолка остается только лицевой элемент устройства. Чтобы избежать перегрева светильника, работающего с галогеновыми лампами и лампами накаливания, в его корпусе предусматриваются вентиляционные отверстия. В светодиодных точечных светильниках используются специальные радиаторы охлаждения.

Существуют модели точечных светильников, которые производятся с поворотным механизмом. Такая функция позволяет корректировать направление луча света без снятия светильника.

Как уже было сказано, встраиваемые споты имеют специальный механизм для фиксации. Типы исполнения этих механизмов могут отличаться, но чаще всего в конструкции применяются прижимные пружины. Установка накладных спотов осуществляется с помощью специальных кронштейнов, которые прикручиваются к поверхности через предусмотренные в них отверстия.

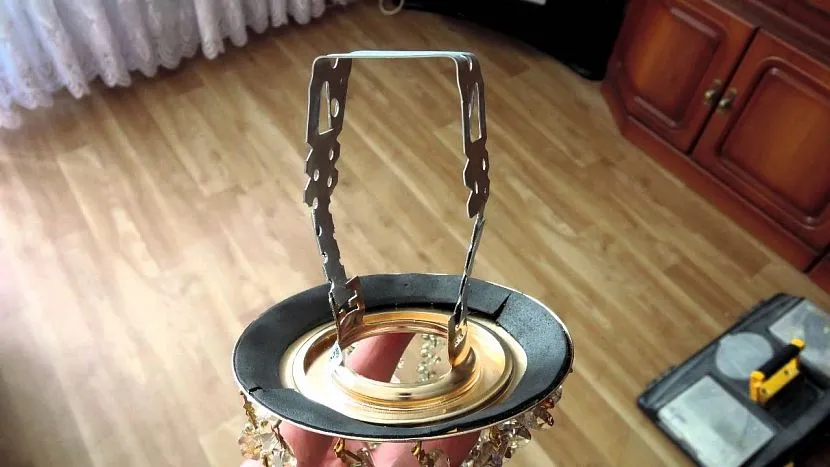

Система фиксации встраиваемого точечного светильника с помощью пружин очень удобна. Преимущество пружинной системы в том, что для монтажа не потребуется никакого вспомогательного оборудования и инструментов, нужно только свести пружины ближе к корпусу и вставить светильник, далее пружины примут исходное положение, и спот прочно зафиксируется на своем месте.

Главная отличительная черта точечного светильника – узкая направленность светового потока. Для фокусировки света в конструкции прибора применяются специальные линзы и рефлекторы. Нередко фокусирующие элементы используются в самих лампах, что позволяет снизить стоимость светильника и упростить его конструкцию.

При выборе точечного спота для монтажа в гипсокартон следует задуматься над тем, какой тип ламп будет в них использоваться. Существует несколько типов ламп, и каждый из них обладает определенным набором качеств. Отличаются лампы как по качеству освещения, долговечности, экономичности, так и по степени безопасности их использования. Когда речь идет о гипсокартоне, то специалисты рекомендуют использовать два типа ламп:

1. 1. Люминесцентные лампы. Люминесцентные лампы сегодня очень популярны К положительным характеристикам этих ламп можно отнести долговечность, экономичность и умеренную температуру нагрева, если сравнивать со стандартными лампами накаливания. Но есть и недостаток – это большие габариты по сравнению с остальными типами ламп.

1. 1. Светодиодные лампы. Светодиодная осветительная техника не менее востребованна, и тому есть ряд причин. Прежде всего, это экономичность, даже по сравнению с люминесцентными лампами, а также невысокая теплоотдача и долговечность. Однако, покупая светодиодные лампы, следует быть готовым к тому, что их цена будет выше, чем на остальные типы ламп.

Если говорить о расположении точечных светильников в гипсокартонном потолке, то здесь никаких жестких ограничений нет, все зависит от фантазии и потребностей. Расположить споты можно в любом порядке и количестве, осветив при этом все помещение либо отдельные зоны.

Рекомендуется заранее рассчитать, сколько потребуется спотов и как они будут располагаться в гипсокартоне, чтобы знать, сколько купить провода для монтажа.

Существует несколько стандартных решений по расположению точечных спотов на потолке:

• Установка рядами. Споты располагаются в линейку на расстоянии 1 метр друг от друга. При этом отступ от стены рекомендуется делать примерно 0,6 м.
• Установка в шахматном порядке. Установка происходит по тому же принципу, только со смещением между рядами с соблюдением указанных выше интервалов.
• Установка по периферии. Подобная схема применяется, когда при освещении помещения используется люстра. Светильники располагают по периметру с интервалом в 0,8 м друг от друга и отступом 0,4 м от стены.

При выборе точечных светильников следует обратить внимание на их размер, от этого будет зависеть расстояние между спотами. Расстояние в 1 м подойдет для спотов, диаметр которых не превышает 10 см, при диаметре спотов в 15 см интервал можно увеличить до 1,7 м

Приведенные выше примеры расположения светильников являются универсальными, но ограничений здесь нет. Если проявить фантазию, можно придумать множество интересных решений.

Особенности прокладки проводов

Прокладка электрического кабеля является важным моментом в процессе монтажа светильников в гипсокартонный потолок. Настоятельно рекомендуется проводить данную работу до установки гипсокартонных плит. В этом случае удается осуществить наиболее качественную и точную разводку кабелей. Сечение провода должно быть не менее 1.5 мм2. Схема подключения, независимо от количества светильников, должна предполагать параллельное включение, для независимой работы каждого источника.

При прокладке проводки в местах будущего подключения к цепи ламп, оставляют петли провода, длиной 20 -30 см — это позволит свободно маневрировать в момент соединения проводов. Желательно проводку укладывать в специальную гофру для кабеля, с низкой степенью воспламеняемости.

Если протяжка проводки ведется на смонтированном потолке, то для этого через заранее высверленные отверстия в гипсокартоне под светильники протягивают провод изготовленной протяжкой из алюминия, чтобы не повредить кабель. Можно заранее сделать нужные отрезки провода, которые будут соединять светильники.

При подключении проводки ориентируются на цвета жил. Допустим, голубая жила это фазовый провод, а коричневая жила – нулевой. Далее, в клеммной коробке, около светильника зажимают подводящий провод и кабель, который идет к следующему светильнику, при этом голубой зажимают с голубым, а белый — с белым, и т. д.

Выключатель должен размыкать только фазовый провод. Трансформатор, если он предусмотрен схемой, устанавливается в межпотолочном пространстве, остальное подключение выполняется подобным образом.

Если предусмотрены скрутки проводов, то они должны быть запрессованы в медную гильзу и заизолированы. Открытые скрутки не допускаются.

При раскладке проводов не допускается их диагональное размещение, независимо от схемы установки светильников. То есть, этим выдерживается точное расположение проводов в скрытом пространстве, что упрощает поиск возможных неисправностей в будущем. При сложных разводках используются электрические распределительные коробки, в которые приходит главный питающий провод, а от нее идут дальнейшие ветви проводки.

Подробности

Виды точечных светильников

По конструкции разновидности точечных светильников для натяжного потолка можно поделить на:

•  Подвесные.
• Накладные.
• Встроенные.

Модели встраиваемого типа светильников могут быть:

• Споты или поворотные (возможна фокусировка светового луча в выбранной точке).
• Фиксированные (свет будет падать отвесно вниз).

Одним из минусов приборов встроенного типа – увеличение межпотолочного пространства. минимально допустимый размер 7 см, а для некоторых моделей нужно до 16 см. Лампы накаливания не рекомендуются для накладных и встроенных конструкций.

Галогенные и люминесцентные лампы – идеальный выбор для точечных светильников, но у них есть определенные ограничения. Для потолка из ПВХ мощность лампочек галогенного типа ограничена 35 Вт, но это не отражается на качестве освещения, а еще они дают яркий поток света даже при малой мощности.

Люминесцентные лампы нагреваются меньше остальных, экономичные, не требуют большого пространства между перекрытием потолка и натяжным полотном (хватит 3 см). Минусы люминесцентных ламп – высокая цена и медленный набор световой яркости. Светодиодные лампы работают долго, практически не нагреваются, но им требуется источник постоянного тока с напряжением 12 или 24 В, то есть нужен монтаж трансформатора. Для таких устройств нужен адаптер, но близко к натяжному потолку расположить его нельзя из-за сильного нагревание при работе.

Как выбрать точечные светильники?

Натяжное полотно делают из ткани, стеклоткани или виниловой пленки. Все материалы не выдерживают сильного нагревания. Максимально допустимое значение +60…+80 градусов. Лампы, которые сильно нагреваются, способны вызывать тканевую деформацию, образование желтых пятен или появление химического аромата. Главным требованием для ламп точечного типа будет низкая степень мощности, чтобы натяжные потолки не перегревались. Еще требуется термическое кольцо или корпус. Лучше всего монтировать точечные устройства с непрозрачной рабочей поверхностью. Если в корпусе будут элементы прозрачного типа, то свет попадет в межпотолочное пространство, подчеркнет неровности, устройства монтажа и проводку.

Обратите внимание, что для натяжных потолков специалисты советуют выбирать в светильники точечного типа LED или диодные

Расчет количества точечных светильников для натяжного потолка

И слабый свет, и очень яркий, будет негативно сказывать на настроении и здоровье. Темное помещение будет вызывать дискомфорт, приведет к быстрой утомляемости. При очень ярком свете появляется опасность перевозбуждения нервной системы, а также повысится раздражительность. Световой конус от софта, который направлен строго вниз, может охватывать площадь от 1.5 до 2 квадратных метров. Посредством таких нормативов можно рассчитывать число приборов. Если точечные светильники являются единственным световым источником, то для помещения 25 квадратов нужно 16 устройств. От грамотного расчета будет зависеть световое восприятие.

Размеры точечных светильников для потолка

Огромная роль при определении требуемого размера отведена патронной конструкции:

• Е27 рассчитан для ламп простого размера.
• Е14 чуть меньше, называют «миньоном».
• G4, G5 и G9 – лампы малого диаметра в виде штыря.

Размеры точечных светильников для потолка, а точнее, диаметр части плафона стандартизирован – 60, 65, 70, 75, 80 и 85 мм. Крепежи и прорези в полотнище должны обязательно соответствовать таким значениям. Подвесные модели прикрепляют на шток к перекрытию потолка. Главный критерий выбор для подвесных конструкций – штоковая длина. Ее должно хватить, чтобы плафон или рожок были ниже, чем уровень натяжного полотна.

Обратите внимание, что размеры светильников требуется согласовать с габаритами помещения. Очень маленькие лампы потеряются в большой комнате и не смогут отлично ее освещать

Большие светильники точечного типа при низком потолке натяжного типа уменьшают высоту помещения.

Отверстия в гипсокартонном потолке

Места будущих отверстий должны быть заранее размечены, это исключает несогласованность с заготовленными петлями проводов для подключения и не допускает попадания в крепежные элементы гипсокартонных плит при сверлении.

Нужно придерживаться следующих правил:

• светильники дислоцируют друг от друга на расстоянии не более 120 см (углы световых потоков должны пересекаться, а особенность всех потолочных изделий в том, что у них небольшие углы рассеивания);
• расстояние между точкой крепления светильников к гипсокартону и стеной должно быть не более 55-60 см.

Отверстия выполняют при помощи коронки для дерева или кругового сверла с регулируемыми резцами. Использование последнего предпочтительно, так как это дает возможность создания отверстий с точными размерами под конкретные светильники. При сверлении нужно учитывать то, что отверстие будет перекрыто лицевой частью точечного светильника, но в то же время оно не должно превышать внутреннее сечение. Это позволит плотно установить изделие. Процесс сверления проводят на малых оборотах, стараясь не повредить отделочный слой на потолке, если он сделан.

Виды точечных светильников для гипсокартона

Обычно для организации подсветки используют четыре типа источника света:

• Галогеновые лампы;
• Светодиодные сборки;
• Классическая лампочка накаливания;
• Люминесцентные лампы.

Обычная лампа накаливания используется в потолках из гипсокартона достаточно редко из-за низкой светоотдачи и небольшого ресурса. Спрос на люминесцентные или энергосберегающие лампочки тоже снижается из-за высокой чувствительности к перепадам напряжения. Кроме того, в старых моделях ламп широко используются соединения ртути, поэтому данный тип лучше не применять на гипсокартоне в жилых помещениях.

Монтаж точечных светильников в гипсокартон оказывается делом более простым и доступным, чем выбор встроенной модели, подходящей под интерьер и детали обстановки. Обычно для гипсокартонного потолка используют более современные светодиодные и галогеновые приборы, они более долговечны, хоть и стоят дороже.

Если заказчик предпочитает галогеновые лампы, то нужно будет монтажом дополнительно проверить сечение и качество проводки, а также отсутствие в отделке потолочной поверхности легкоплавких материалов.

При высокой светоотдаче галогеновые потолочные светильники, встроенные в гипсокартонную конструкцию, в отсутствии свободного воздушного пространства могут перегреваться с оплавлением рефлектора.

По конструкции корпуса точечные светильники разделяют на три категории:

• Обычные, с открытой тыльной частью и стационарным рефлектором. Монтаж такого светильника выполняется фиксацией в отверстие в гипсокартоне, после чего фонарь может светить только в одном направлении;
• Поворотная или регулируемая модель. По сути, это разновидность предыдущего варианта, в котором рефлектор выполнен на поворотном шарнире. Может отклоняться вместе с источником света на небольшой угол, до 45о;
• Защищённый вариант светильника представляет собой герметизированный корпус, внутри которого смонтированы источник света, рефлектор и контактная группа для подключения электропроводки.

Водонепроницаемые модели, как правило, устанавливаются в ванных комнатах и в помещениях с повышенной влажностью. Монтаж данного типа светильника на гипсокартон в зале или даже в кухне не имеет смысла, стоят они дороже, в плане ресурса или в декоративном оформлении особых преимуществ нет.

Защищенная конструкция удобна тем, что светильник не выйдет из строя, даже если произойдет протечка воды через потолок на гипсокартон. Понятно, что если есть риск затопления, то расположение и место для монтажа нужно выбирать с учетом возможных последствий. Но ремонтировать водонепроницаемый точечный светильник достаточно сложно, мало снять корпус с гипсокартона, это как раз наиболее простой этап ремонта. Нужно ещё правильно разобрать прибор, чтобы добраться до лампочки и, желательно, не повредить уплотнение.

К сожалению, большинство производителей изготавливают защищённые модели, которые можно разобрать от силы пару раз, после чего приходится искать способы замены уплотнений, в том числе с помощью герметика и фум ленты.

Светильники с подвижным рефлектором удобны тем, что можно всегда отрегулировать направление потока света относительно вертикальной оси, максимально отражатель может отклоняться на угол до 45о. Но есть одно препятствие, монтаж светодиодного светильника на гипсокартоне потолка делают не очень удобным для управления регулируемым отражателем, слишком высоко.

Кроме того, через 3-5 месяцев после монтажа освещения на потолке корпус и арматура светильника забивается пылью, поэтому поворачивать рефлектор становится сложно. Поэтому после монтажа подобные модели сразу выставляют в необходимом направлении и фиксируют, чтобы больше не возвращаться к регулировкам.

Ремонтировать подобные приборы достаточно просто, но есть одно ограничение. В корпусе, помимо электрической части, обязательно стоят вкладыши из полипропилена, поэтому, если установить галогеновую лампу вместо светодиодной, то через 5-6 месяцев вкладыши плотно привариваются к основе, соответственно, разобрать фонарик будет практически невозможно. Остаётся лишь заменить галогенку на более щадящую светодиодную лампочку и повторить монтаж на потолке, развернув рефлектор в нужном направлении.

Стационарные встроенные светильники удобны во всем. Они легкие, большая часть конструкции открыта для чистки и обслуживания. Кроме того, отсутствие внешнего корпуса облегчает и улучшает охлаждение рефлектора, поэтому в данной конструкции вполне возможна установка как обычных ламп накаливания, так и галогенных источников света.

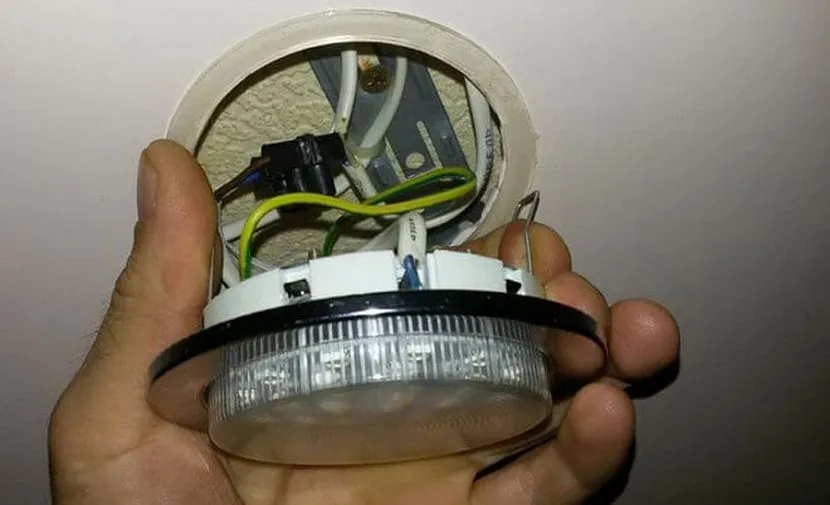

Монтаж осветительных приборов с цоколем GX53

Чтобы ПВХ плёнка вокруг корпуса не расплавилась и не пожелтела, необходимо соблюдать требования по максимальной мощности, это 5-7 W для светодиодных лампИсточник piramida-stroi.ru

Начнем с того, что перед установкой натяжного, гипсокартонного, реечного или панельного потолка нужно сделать разводку проводов под каждый из встраиваемых светильников. Их можно распределить по группам, либо включать все одновременно, но здесь мы не станем вдаваться в тонкости цепей для квартирной или домашней электроустановки, а просто отметим, что для каждой таблетки должен быть подведен провод с запасом 10-15 см. Этот хвостик поможет (создаст удобства) при подключении прибора.

В первую очередь в подвесном потолке нужно просверлить отверстия, которые по размеру будут совпадать с диаметром монтажной части патрона и для этого, как правило, используют корончатую фрезу. Для каждого материала нужен свой тип коронки, например, для ГКЛ и МДФ лучше пользоваться зубчатой коронкой по гипсокартону, а вот для ПВХ и реечных потолков больше подойдет фреза с алмазным напылением. В тех случаях, когда установка точечных светильников проводится на ПВХ панели или натяжной потолок, по периметру отверстия следует наклеивать термокольца, так как поливинилхлорид при постоянном нагреве может пожелтеть. Нельзя сказать, что LED лампа будет горячей, но лучше все-таки перестраховаться, тем более что такие прокладки обойдутся вам в сущие копейки по сравнению со светильниками.

Если патрон будет встраиваться в гипсокартонный потолок, то фиксировать пружинное крепление нужно только после покраски ГКЛИсточник youtube.com

У патрона есть двойной медный провод для подключения и если прибор новый, то его длина составляет 100 мм, но суть не в этом – на него нужно подать питание от разводки, которую вы сделали до монтажа чистового подвесного потолка. Так как осветительные приборы с цоколем GX53 работают от ≈220 V, значит, все лампочки или отдельную группу, которая запитывается через один клавиш выключателя, следует подключать параллельно. Удобнее всего сделать соединение с LED лампой от сети, а затем от этой таблетки протянуть двойной провод к следующей и так до самой крайней точки. Соединять провода можно при помощи колодок, но чаще всего это делают путем скруток и изолируют тряпичной или виниловой лентой либо используют для этого гильзы.

Монтаж ламп без закладной может осуществляться при определенной доработке изделия – это делается в том случае, когда патрон крепят непосредственно к бетонному перекрытиюИсточник piramida-stroi.ru

Если вам нужно прикрепить таблетку непосредственно к бетонному потолку, то для этого придется совершить кое-какие несложные переделки в конструкции патрона. То есть, пружины, которые разжимают крепежные усики нужно снять вместе с этими усами и вместо них прикрепить к корпусу перфорированный ленточный подвес, как это показано на верхней фотографии. При помощи этого подвеса светильник фиксируется к бетонному перекрытию пластиковыми дюбелями и шурупами (саморезами).

Что нужно знать об установке точечных светильников в гипсокартоне

Установка светильников должна производиться одновременно с обшивкой потолка гипсокартоном. Алгоритм работы:

1. Необходимо сделать разметку мест установки светильников на потолке. Они должны располагаться на расстоянии около тридцати сантиметров от линии рамы. При их разметке учитывайте расположение люстры и других осветительных приборов.

Маркировку лучше всего выполнять лазерным маркером.

1. Электрические провода должны быть проложены под каркасом из гипсокартона. Для этого используются многожильные провода и клеммы. Для обеспечения безопасности проводка скрыта в защитном гофрированном корпусе. Вся система крепится к каркасной конструкции с помощью пластиковых кабельных стяжек.

Прокладка кабелей

1. Следующий шаг — просверлить монтажные отверстия в гипсокартоне. Информация о необходимом диаметре отверстия в гипсокартоне для точечного светильника указана на упаковке устройства. Для выполнения отверстий используется дрель со специальной насадкой соответствующего размера.

Для каждого крепления необходимо сделать сквозное отверстие.

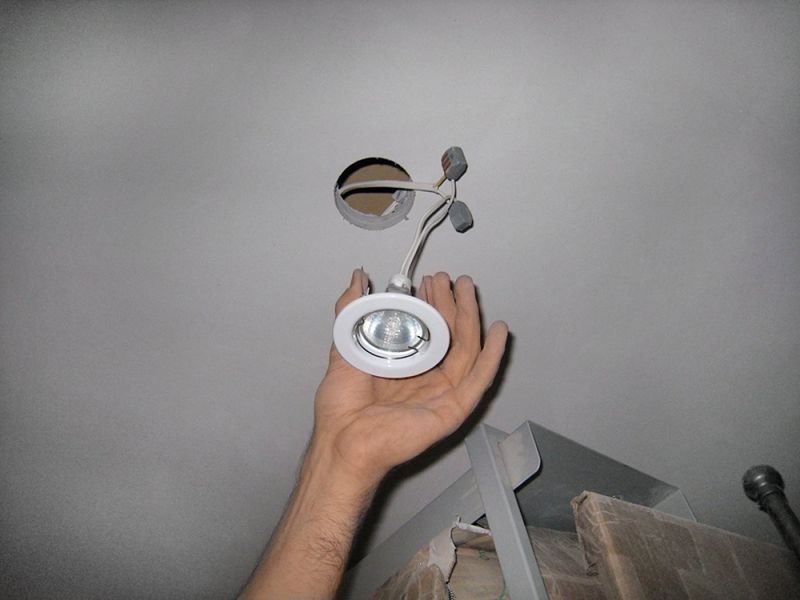

1. Устройства должны быть установлены в соответствии с маркировкой. N означает ноль, L — фазу, а PE — заземление. Остается только вставить лампу в подготовленное отверстие. Чтобы облегчить задачу, пружинящие язычки крепления обвязываются куском проволоки, а после установки проволока разрезается и вытягивается.
