Сборка душевой кабины своими руками: самостоятельная пошаговая сборка душевых кабин

Установка душевой кабины

При покупке душевой кабины вам стоит принимать во внимание возможности своей ванной комнаты. Не забывайте и о том, что выбор поддонов из чугуна будет хорошим решением, поскольку они долговечны и удобны в использовании. Если вы приобрели простую модель душевой кабины с низким поддоном, то вы можете посмотреть видео инструкцию по её сборке в интернете

Здесь вы сможете узнать о том, какие необходимые инструменты понадобятся для монтажа конструкции

Если вы приобрели простую модель душевой кабины с низким поддоном, то вы можете посмотреть видео инструкцию по её сборке в интернете. Здесь вы сможете узнать о том, какие необходимые инструменты понадобятся для монтажа конструкции.

Монтаж душевого изделия можно условно разделить на следующие этапы:

• монтаж сифона, который подразумевает его размещение под днищем душевой кабины. Дно прикладывается к месту установки, намечаются контуры и стоки. После того, как его сдвигают в намеченной территории, производится монтаж низкого сифона. После чего кабинка фиксируется, и поддон погружается и прижимается;
• установка стенок начинается со сборки дуговых элементов или каркаса, а также вертикальных стоек. После чего вставляются полотна в выемки, и они закрепляются резиновыми деталями. Для прочности стенки закручиваются саморезами. Они отлично фиксируют профиль, используя саморезы и крепежные элементы. Чтобы сделать экран душевой кабины более герметичным, нужно соединить полотно с кронштейнами каркаса, а после оттянуть его вверх и смазать части профиля;
• монтаж дверей. Полотна дверей закрепляются в верхней и нижней части через специально подготовленные дырочки. Сначала дверцы соединяются с роликами вверху, а после используются регуляторы для того, чтобы выровнять их. После подвешивания полотна в верхнюю дугу, оно устанавливается на нижние ролики при помощи пружинок. На этом процесс установки подходит к концу.

Если вы уверенны в своих силах, вы можете не приглашать специалистов для установки душевой кабины, а сделать всё собственноручно, используя специальные чертежи. Установка кабины с низким поддоном – процесс не слишком сложный, однако он требует определённых знаний и сноровки. Если вы будете аккуратны и внимательны к деталям, у вас получится собрать такой душ, который будет радовать вас своей прочностью и безопасностью.

Отличия установки от глубокого поддона не такие большие, поэтому у вас не должно возникнуть особых трудностей.

На рост популярности душевых кабин влияет их экономность и простота установки. Сборка душевой кабины, разных моделей выполняется по одному плану. Инструкция подскажет порядок монтажа.

Сборка кабинки и крепление к поддону

Перед тем как начать установку панелей, нужно убедиться, что на них установлено все необходимое оборудование, которое входит в комплектацию модели.

Определить места крепления: возможно, моделью уже предусмотрены технологические отверстия. Если на задней панели имеется зеркало, то при его креплении не используется ключ

Гайки аккуратно затягиваются вручную. Нужно закрепить аксессуары, которые входят в комплектацию модели.

• Монтаж панелей на поддон следует начинать с задней стенки. Аккуратно ее подняв и поставив, надежно закрепить.
• Выполнить монтаж боковой панели, при ее креплении произвести вертикальные соединения с задней стенкой.
• Закрепить подобным способом обе боковые панели.

При соединении панелей с поддоном должно быть абсолютное совпадение границ элементов, появление ненужных расстояний приведет к нарушению герметизации конструкции.

Как устанавливать каркас

Обычно каркас состоит из 4 профилей. 2 из них вертикальные и 2 полукруглые. После определения, где должен быть верхний полукруглый профиль и где нижний, необходимо шурупами закрепить их и боковые. Затем при помощи шурупов с ограничителями по длине ввинтить в полукруглые профили.

Установка стенок

1. В том случае, если стекла не промаркированы, то определить верх нужно самостоятельно. Сделать это просто: сверху отверстий будет больше. Если направляющие тоже не имеют никаких отметин, то определяющим фактором будет толщина, тонкая — нижняя направляющая, более широкая — верхняя.

2. Чтобы выполнить монтаж стекла к аркам ограждения, нужно немного поднять стекло и промазав его герметиком, поставить обратно. Потом нужно закрутить винт в прижимной лапке.

3. Стекла в стойках имеют пазы, выполнить монтаж к арке.
4. На стекла необходимо надеть силиконовый уплотнитель.
5. Обработать герметиком поддон и поставить стекла.
6. Следующим этапом будет установка боковых панелей, места стыков нужно промазать силиконом.
7. Закрепление задней части кабинки.

Монтаж двери душевой кабины

На края надевается силиконовый уплотнитель, устанавливаются ролики. Верхние направляются вертикально, а нижние можно оттягивать при монтаже

После установки двери важно настроить их положение, они не должны пропускать воду

Справка! Монтаж душевой кабины требует профессионализма, смекалки, определенных знаний, практических умений. Далеко не каждый может самостоятельно выполнить какие-либо сантехнические или ремонтные работы.

Выбор душевой кабины

Выбор душевой кабины зависит, в первую очередь, от эстетических ожиданий и бюджета владельца квартиры.

Типы душевых кабин

Условно душевые кабины можно поделить на три типа:

• простые душевые уголки. Это обычные кабинки, которые в большинстве своем не имеют крыши, а роль боковых стенок выполняют стены ванной комнаты. Они выполняют только функции душа и не требуют особых навыков для выполнения монтажа;
• простые душевые кабинки. Более дорогие по стоимости, они имеют 4 стенки и крышу. Обычно оборудованы несколькими форсунками, напор воды из которых можно регулировать, а так же имеют функцию гидромассажа;
• многофункциональные душевые кабины и боксы. Это кабинки с богатым техническим оснащением – душ шарко, генерация пара, турецкая баня, функция «тропический дождь» и т.д. Часто такие модели оснащаются разнообразными подсветками, радио. Из-за обилия функций они довольно сложны в монтаже и требуют наличия определенных навыков.
• Помимо этого, кабинки различаются материалом изготовления поддонов (акрил, пластик, сталь, чугун), материалом изготовления дверок (ударопрочное стекло, пластик), типом открывания (распашные, раздвижные, двустворчатые, складывающиеся). Размер и форму кабины следует выбирать исходя из площади ванной комнаты.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

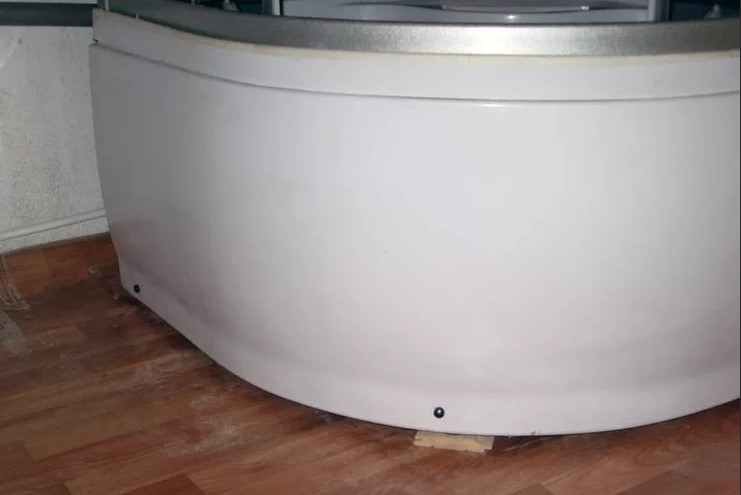

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Монтаж уголка с днищем

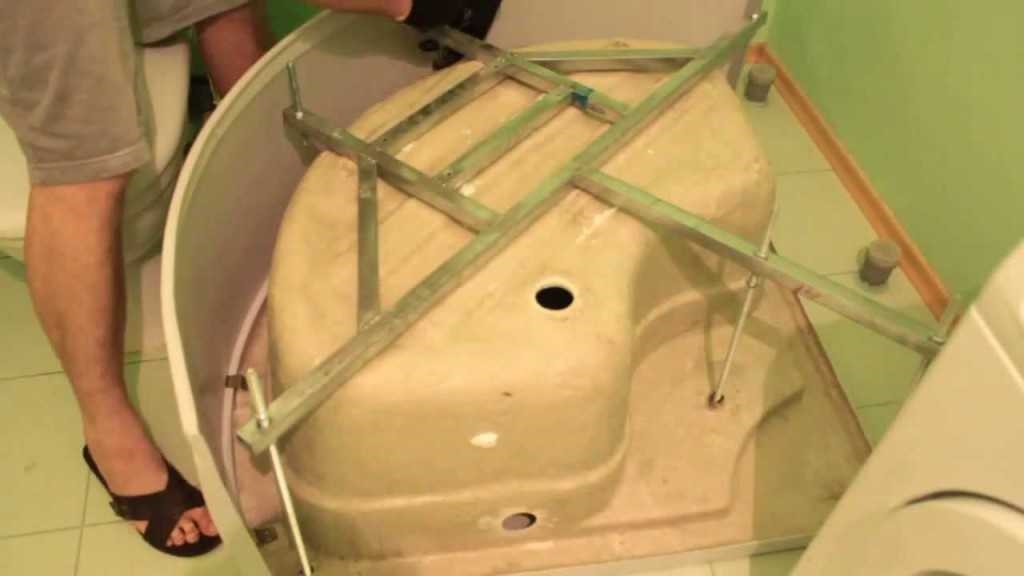

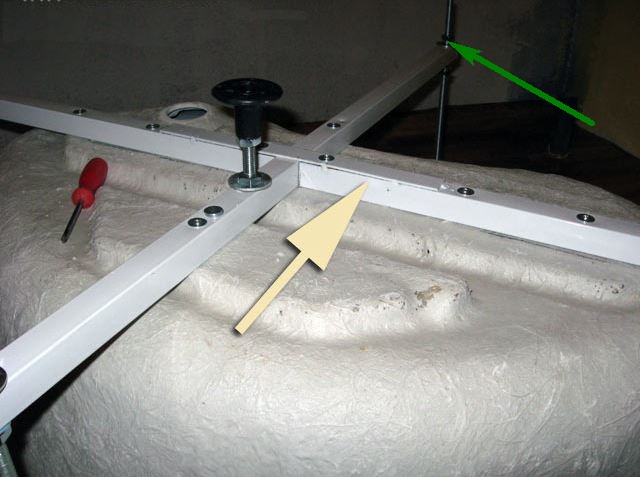

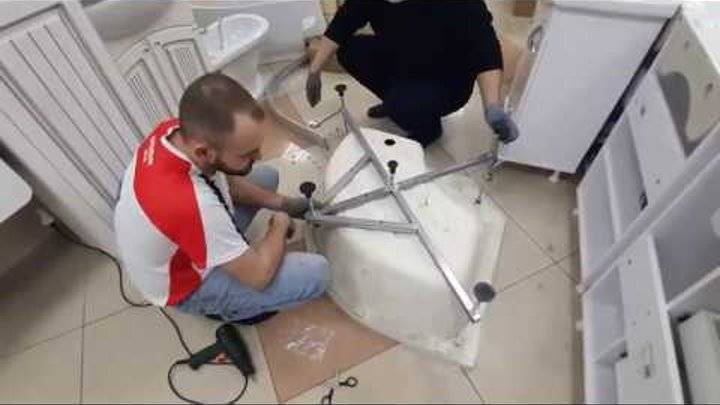

Чаще всего в комплектацию уголка не входит каркас для поддона. Его изготавливают самостоятельно. Для этого используют уголки из железа и трубу в сечении 30-40 мм. Кроме того, днище еще устанавливается на кирпичное крепление. Создается крепление так, чтобы он на своем основании стоял прочно.

Второй этап – это установка и налаживание работы слива.

Сифон устанавливается на внешней стороне поддона еще, перед тем как окончательно монтируется дно душевого уголка на свой каркас. Для того чтобы была возможность проводить осмотр сифона, нужно в каркасе организовать смотровое окошко. После подключения сифона проводится контрольная проверка на герметичность соединений. Набирается емкость днища водой и спускается в слив.

• Установка стенок уголка начинается со сборки железной рамки.
• После этого герметиком крепится нижняя направляющая.
• Без отвеса и уровня точно выставить вертикальные стойки не получится. Там где будут крепления для стоек, маркером на стене ставятся точки. Высверливаются небольшие отверстия под дюбеля.

• Внутренняя сторона вертикальных стоек смазывается герметиком перед своей установкой к стенам.
• Саморезами крепится направляющая стойка по вертикали.
• Устанавливаются стекла в железную раму.
• По инструкции от производителя, приложенной в комплекте проводится регулировка дверей. Это необходимо, чтобы они не соприкасались с другими элементами уголка.

Устанавливаются детали фурнитуры на свои места.
Проверяется герметизация всех щелей. Наносится герметик только после обезжиривания поверхности. Тщательно обрабатываются герметиком места около кафеля и на поддоне

Не стоит игнорировать важность вопроса герметизации этих мест.

Герметизация

После установки поддона тщательно герметизируйте швы, лучше прозрачным герметизирующим составом. Ищите силиконовый, он со временем не желтит, в отличие от акрилового. Лучше пройтись по швам и стыкам дважды, для надежности.

Для нанесения ровного слоя можно сделать отметки маркером. Для этого поставьте поддон к месту будущего стыка, поведите маркером черту и отодвиньте поддон.

После этого можно по линии нанести герметик и крепко прижать поверхности.

Защитить стыки от влаги можно и другим способом, с помощью сантехнического уголка, накладываемого на шов. В таком случае необходимость в герметике отпадает, потому что такие уголки уже имеют защитную резинку. Хотя, если замажете герметиком и его — ничего страшного не произойдет.

Подключение к электрической сети

Как правило, схема монтажа душевой кабины имеет достаточно подробную инструкцию подключения кабины к домашней электросети.

Однако существуют некоторые основные правила: подключение требует наличие/прокладки отдельного кабеля, идущего от распределительного щитка, наличие устройство автоматического защитного отключения и влагозащищенную трехполюсную розетку.

Для выбора сечения кабеля следует внимательно изучить тех паспорт устройства и найти в нем сведения о мощности. Зная значение мощности, можно, пользуясь таблицей, определить оптимальное сечение.

Мощность, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0
Сила тока, А	4,5	9,0	11,4	13,6	15,9	18,2	20,5	22,5
Номинальный ток автомата защиты, А	6	10	16	16	20	20	25	25
Минимальное сечение токопроводящей жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4

Для примера:

Если душевая кабина имеет мощность 1 кВт или 1000 Ватт, то 1000 ватт/220 вольт = 4,5 Ампер, минимальный ток защитного автомата = 10 Ампер, получаем сечение кабеля 3х1,5 мм2.

Обратите внимание на то, что кабина должна быть заземлена, чаще всего в роли заземлителя выступает металлический поддон

• Выбор автоматического выключателя. Ванная комната – особо опасное помещение, где недопустимо присутствие любых дросселей, коммутационных щитов и прочего оборудования.
  Для того, чтобы уберечь себя от поражения эл. током и защитить от поломок оборудования в связи с резкими скачками напряжения, необходимо установить дифференциальный автомат или автоматический выключатель в паре с устройством защитного отключения.
• Данные розетки и место установки. В большинстве случаев розетка устанавливается с обратной стороны душевой кабины примерно на высоте 220-230 см от пола.
  Розетка обязательно должна иметь индекс IP44, который указывает на ее влаго- и пылезащитные свойства. Напряжение и ток зависят от мощности кабины, чаще всего это ток 16 А и напряжение 250 Вт.
  Существует два способа установки розетки: скрытый и открыты. Наиболее оптимальным считается первый способ, но если такой вариант невозможен, то придется устанавливать открытую розетку. Перед установкой следует ознакомиться с пунктом 7.1.40 правил установки электрооборудования (ПУЭ).

Плюсы и минусы душевой кабины без поддона

В последнее время душевая без поддона приобрела особую актуальность благодаря ряду особенностей:

1. Душевую кабину можно смонтировать в помещении с любой планировкой и метражом.
2. Возможности для дизайнерских решений безграничны.
3. Ванная с такой душевой визуально выглядит просторнее.
4. Следить за чистотой помещения проще.
5. Устройство дополнительного слива устраняет риск затопить соседей.
6. Людям с ограниченными физическими возможностями и нуждающимся в посторонней помощи пользоваться душевой без поддона намного легче и удобнее.

Однако непрофессиональная установка кабины приводит к проблемам при посещении комнаты с душем без поддона. Минусы при неправильном монтаже:

1. На полу в душе скапливается вода, причина тому — некорректно cмонтированный трап.
2. При открытии дверцы душевой вода вытекает из кабинки в остальную часть ванной комнаты.
3. Неполадки в системе «теплого пола».
4. Появление гнилостного запаха при неграмотном монтаже сифонной системы.

Оптимальные размеры душевой кабины без поддона — 1×1 кв. метр. Такой площади достаточно, чтобы свободно наклоняться и поворачиваться во время мытья, а место для подобного уголка чистоты можно найти почти в любой квартире.

Но если помещение позволяет, размеры душевых кабин без поддона можно увеличить и чувствовать себя во время водных процедур по-настоящему комфортно.

Важно! Лучше всего делать душевую без поддона в квартирах с высокими потолками. Минимальная высота основы для трапа – 10 см. В строящемся доме установку душевой чаще всего предусматривают изначально, но в уже построенной квартире не обойтись без подиума

И если потолки невысокие, то потеря этих сантиметров будет ощутимой

В строящемся доме установку душевой чаще всего предусматривают изначально, но в уже построенной квартире не обойтись без подиума. И если потолки невысокие, то потеря этих сантиметров будет ощутимой.

Необходимые материалы и комплектующие

Красиво оформить душевую без поддона в квартире можно с помощью разнообразных строительно-отделочных материалов и сантехнических элементов. Из последних понадобятся:

• смесители;
• системы дренажа;
• лейки для душа.

Чтобы возвести в душе перегородочные конструкции, пригодятся кирпичи или пеноблоки, а стеновую отделку можно выполнить кафелем, пластиком или стеклом.

От большинства пород дерева лучше отказаться — несмотря на декоративный вид, они плохо реагируют на влажные помещения.

На водонепроницаемый слой обычно наносят гидроизоляционную пленку в сочетании со специальной битумной мастикой.

Стены и перегородки в душевом помещении возводят и отделывают из следующих материалов:

• кирпич;
• шлакоблоки;
• сэндвич-панели;
• специальные фанера или гипсокартона, хорошо переносящие повышенную влажность;
• поликарбонат;
• стекло, стеклянные блоки;
• пластиковые панели;
• стеклянная, пластиковая, керамическая мозаика.

На полу будут уместны покрытия из песчаника, морской гальки, керамики. Можно использовать лиственничный или кедровый массив – эти породы древесины не боятся воды и подходят для ванных и душевых.

Перед началом укладки финишного пола нужно позаботиться о гидроизоляции, которая предохранит половое основание от разрушительного влияния воды.

Монтаж стенок

Дальнейшая пошаговая инструкция связывается с определением на свое место стенок душа

Чтобы найти у стекол верх и низ, важно обратить внимание на наличие в них отверстий. Большое количество будет свидетельствовать о верхней части конструкции

Зафиксировать стекла душевых кабин довольно просто, для этого они оборудуются кромкой

Зафиксировать стекла душевых кабин довольно просто, для этого они оборудуются кромкой

Как только стекло будет вставлено, его следует немного приподнять и герметиком смазать направляющие рейки. Затем оно закрепляется винтом

Зафиксировать стекла душевых кабин довольно просто, для этого они оборудуются кромкой. Как только стекло будет вставлено, его следует немного приподнять и герметиком смазать направляющие рейки. Затем оно закрепляется винтом.

Последующие правила монтажа сводятся к таким мероприятиям:

Укрепление арок и стоек шурупами. Уплотняющий элемент надевается на стекла

Поддон душевой кабины смазывается силиконом вдоль направляющих, здесь важно обратить внимание на то, чтобы в процессе замазывания не перекрывалось стоковое отверстие. Затем герметиком обрабатываются места соединения поддона и панелей. После этого аналогичным составом промазываются боковые стыки

После этого аналогичным составом промазываются боковые стыки

После этого аналогичным составом промазываются боковые стыки.

Последующая инструкция по сборке связывается с закреплением панелей. Чтобы эти мероприятия прошли наиболее успешно, берутся шурупы, помогающие прикручивать эти элементы к поддону. Аналогично производится фиксация боковых панелей. В результате такого монтажа точки соединения кабины и задних планок промазываются герметиком. Подобным способом проводится монтаж другой стенки душевой кабины.

Предоставляемая инструкция сборки душевой предполагает, что начальным этапом должен стать монтаж роликов, следом происходит фиксация имеющихся уплотнителей по кромке двери, а затем можно устанавливать дверки и регулировать ролики. Таким способом соединяются створки. По окончании работ проводится монтаж винтовых заглушек, оборудованных для роликов.

Затем они закрепляются винтами и шурупами. Эта инструкция по сборке помогает провести правильный процесс создания кабины. После ее установки можно осуществить подключение к коммуникациям.

Как только основные моменты сборки будут завершены, можно осуществлять проверку ее работоспособности

Процесс сборки душевых кабин становится делом, связанным с большой серьезностью и ответственностью, инструкция по сборке позволяет проводить такие работы по всем правилам. При соблюдении основных моментов никаких трудностей возникнуть не должно, работа вполне может проводиться самостоятельно.

Монтаж стенок кабины

Монтаж стенок душевой кабины так же необходимо осуществлять, соблюдая следующий порядок:

• направляющие конструкции, в которые впоследствии будут вставлены стекла, аккуратно промазываются прозрачным герметиком;
• устанавливаются стекла и прижимаются специальными лапками, на них крепится уплотнитель;
• по краю поддона наносится силикон;
• боковые панели крепятся к поддону.

При попадании на стекло герметика, необходимо сразу же его удалить, после засыхания удаление без следов будет довольно сложным.

Установка стенок душевой кабины

Собранную конструкцию необходимо оставить на некоторое время, до полного высыхания герметика и силикона. Обычно это занимает до двух дней.

Монтаж крыши и дверей кабины

До закрепления крыши душевой кабины в нее монтируются лейка, вентилятор и освещение. Так же конструкция может предусматривать наличие динамика, он так же монтируется заранее. Все детали крепятся на саморезы и герметик, что исключит протекание.

Установка дверей душевой кабины своими руками

После того, как крыша собрана, она закрепляется при помощи винтов и герметика.

Двери душевой кабинки могут монтироваться до или после закрепления крыши, это зависит от ее конструкции. Сдвижные двери закрепляются на специальные ролики на раме. Обычно это 8 роликов (по 4 сверху и снизу). После того, как двери установлены, можно приступить к установке ручек и монтажу фурнитуры. Устанавливаются все полочки и держатели.

Подключение кабины к электропитанию

Установка душевой кабины своими руками не всегда предусматривает подключение электропитания. Этого могут потребовать модели, оснащенные гидромассажем или парогенератором.

Душевая кабина, подключенная к электросети

Подключение необходимо проводить с помощью медного кабеля с сечением 2 кв.мм. Если кабина потребляет более 5 кВт в час, то дополнительно потребуется установка отдельного автомата.

Важно! Для подключения лучше пригласить профессионального электрика, который обеспечит безопасную эксплуатацию устройства.

Как правильно собрать модель открытого типа

Душевые кабинки открытого типа отличаются простотой конструкции, особых сложностей с ее сборкой не возникает. Поэтому вполне можно собрать душевую кабину самому. Такие модели в большинстве случаев состоят из алюминиевого каркаса, поэтому после сборки алюминиевой рамы ее сразу монтируют на поддон.

Торцевую часть алюминиевого каркаса устанавливают и фиксируют на крыле переходного вертикального профиля, используя подходящие крепежные элементы или специальные защелки. Это обеспечивает устойчивость и надежность монтируемой конструкции. Соединительные швы промазывают любым составом для герметизации. После полного закрепления рамы к стене, начинают монтаж глухих прозрачных элементов. Для фиксации глухих стекол в алюминиевом каркасе душевой кабинки используют специальные крепежные клипсы, которые в большинстве случаев поставляются в комплекте с душевой кабинкой открытого типа. Достаточно лишь знать, как собрать двери душевой кабины.

Стекло прижимают к раме и закрепляют клипсами, однако сильно прижимать крепежный элемент не стоит, чтобы не допустить повреждения и растрескивания стекла. Большая часть моделей открытого типа имеет дверки раздвижного типа, для перемещения которых в корпусе дверей имеются специальные ролики. Их устанавливают в направляющие пазы в верхней и в нижней части каркаса. Для более плотного прилегания створок друг к другу наружная часть этих элементов оснащена магнитной пластиковой накладкой.

Комплектующие для центральной стойки.

К ней могут быть уже присоединены опции, к примеру, смеситель с подсветкой. Часто с внутренней стороны находятся мелкие детали для конструкции.

Дополнительные элементы для установки кабины.

Все модели имеют обязательные детали для монтажа конструкции.

Они состоят из:

1.дверных роликов.

2.ручек.

3.смесителя.

4.ручного душа.

5.держателя для душа.

6.сливного сифона.

7.уголков, чтобы крепить боковые стекла.

8.элементы для крепежа в виде саморезов, болтов, хомутов.

Необязательные элементы для монтажа, которые включают в зависимости от типа модели.

Внимание! На этапе осмотра всех деталей, сразу видно, все ли в наличии, либо каких-то деталей нет
