Принцип работы и особенности отопителя Планар
Обогреватель Планар работает на собственном топливе по принципу конвекции
Обогреватель Планар – продукт российских компаний «Адверс» и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

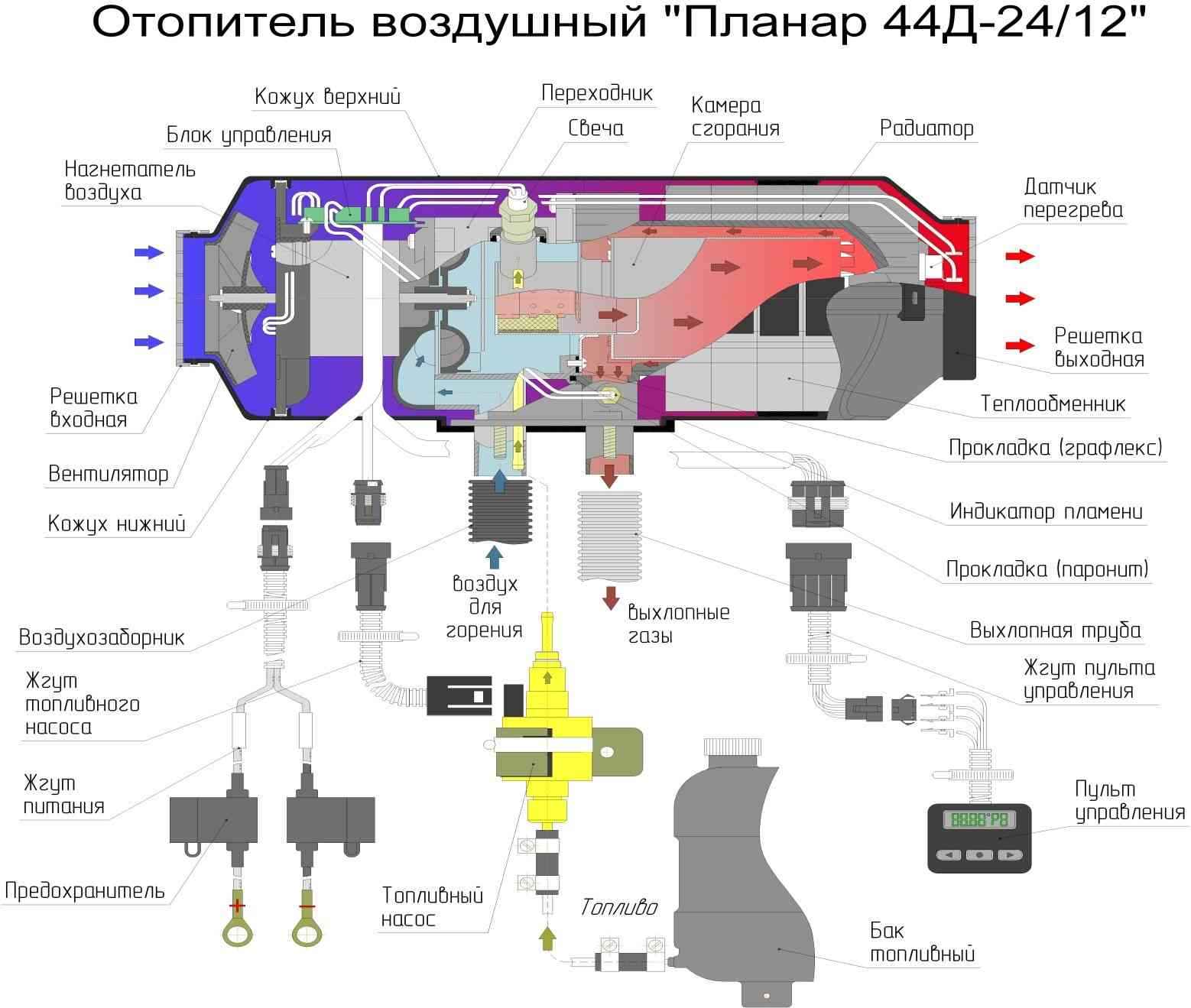

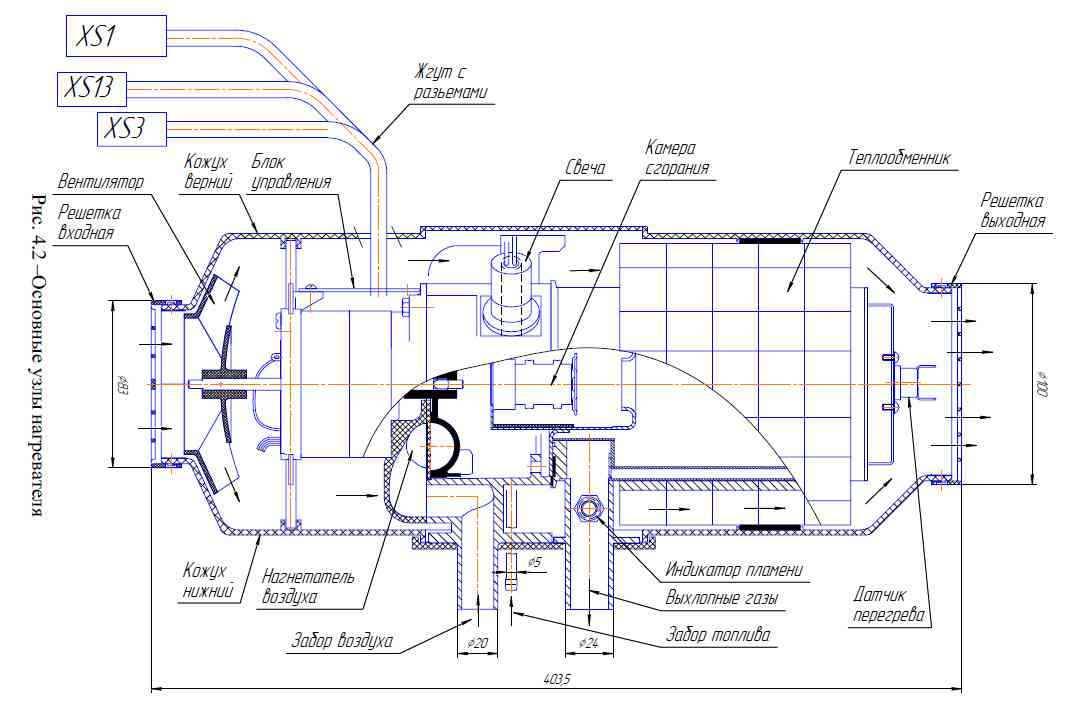

Конструкция несложная:
- Все элементы располагаются в цилиндрическом или коробчатом корпусе.
- Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
- Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
- Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.
- Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
- Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается. Теплый воздух подается в салон.
- Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
- Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.
Как пользоваться пультом вебасто
В европейской части мира такое устройство уже давно привычно для водителей, многие производители изначально предусматривают его установку в транспортное средство. Однако, российские автомобилисты устанавливают данный прибор самостоятельно.
Для того чтобы не столкнуться с мошенниками при установке данного оборудования в транспортное средство, необходимо запросить сертификат, который выдается представительством производителя в России. Стоит заметить, что сертификат имеет свой срок давности, поэтому, если данный документ в порядке – профессионалам можно довериться без опасений.
Для того, чтобы в полной мере оценить плюсы вебасто нужно правильно им пользоваться. Есть три способа управления данным устройством: пульт, таймер или мобильный телефон.
Таймер является самым простым и дешевым способом управления. Нужно будет всего лишь устанавливать время, например, выхода на работу и нужному моменту машина будет готова к дороге. Подогрев может работать до часа. Из минусов – не всегда люди пользуются транспортным средством в заданное время. Иногда нужно выйти раньше и застать холодную машину, или задержаться и в таком случае прибор проработает вхолостую.
Пульт дистанционного управления. Работает на расстоянии километра от машины, позволяет запускать вебасто в любое удобное время. Это удобно для деловых поездок и для тех, кто оставляет автомобиль рядом с домом. Из недостатков – пульт зависит от радиоволн. Если будут помехи – он может не сработать на привычном расстоянии. Это чревато холодным транспортным средством и потерей времени на его прогрев
Нужно обращать внимание на уровень сети
Автомобилем можно управлять и при помощи мобильного телефона. Устанавливается программное обеспечение и системой можно управлять из любой точки земного шара. Для управления нужно просто отправить СМС и машина разогреется к нужному времени.
Еще одно удобство – таким образом, каждый член семьи сможет управлять транспортным средством при помощи телефона.
Для успешного использования вебасто нужно избегать физических повреждений конструкции: не стучать, не разбирать, не погружать в воду, не ударять током. Нежелательно использование вебасто при высокой влажности воздуха и при приличных температурах. Ради собственной безопасности, водителю запрещается пользоваться этим устройством в закрытых помещениях и заправках.
Допустимо использовать только топливо, указанное в инструкции. Для долгой и качественной службы прибора необходимо раз в месяц включать его при холодном моторе и низкой мощности вентилятора. Это профилактика поломок.
Кроме того, нельзя допускать непрерывную работу устройства дольше часа. Для того, чтобы вебасто не повлияла на заряд аккумулятора, его нужно выключать за несколько минут до выключения двигателя. Зимой вебасто обеспечивает пригрев транспортного средства, летом – обеспечивает вентиляцию.
Новый подогреватель обычно стоит в зимнем режиме. Нужно установить подогреватель в положении тепло. Если издаются посторонние звуки, или виден дым, система должна быть остановлена. Для этого есть блокировка. Вебасто работает в автоматическом режиме и сам выбирает оптимальный режим.
Коды ошибок
Функция самостоятельной диагностики, встроенная в систему управления автономным обогревателем «Планар» различных модификаций, позволяет определить область и причину неисправности. Информация поступает водителю в виде кодов ошибок и мигании светового индикатора пульта дистанционного управления.
Расшифровка наиболее часто встречающихся кодов ошибок подогревателей марки «Планар».
| Код неисправности | Количество миганий светового индикатора | Неисправность | Причина неисправности |
| 1 | 1 | Перегрев теплообменника | Контрольный датчик обнаружил перегрев и отключил отопитель. Причина – зафиксирована температура свыше 250 °C в районе теплообменника. |
| 13 | 2 | Число возможных запусков исчерпано | Причиной являются проблемы с топливом: оно отсутствует, не соответствует его марка, недостаточно поступление ввиду засорение или нарушения герметичности топливопровода, проблемы со свечами накаливания, недостаточно давление поступающего в камеру сгорания воздуха |
| 2 | 12 | Перегрев в области блока управления или датчика-индикатора пламени | Температура в районе размещения превышает значение в 50 °C. Перегрев блока управления в процессе работы или за время продувки перед началом работы блок управления не был охлажден. |
| 4 и 6 | 6 | Выход из строя температурного датчика блока управления | Температурный датчик вышел из строя |
| 5 | 5 | Неисправность индикатора пламени | Короткое замыкание или обрыв электроцепи питания индикатора |
| 8 | 3 | Прерывание пламени | Негерметичность топливопровода, поломка индикатора пламени или топливного насоса |
| 9 | 4 | Неисправность свечи накаливания | Короткое замыкание, обрыв электроцепи, неисправность блока управления подогревателя |
| 10 | 11 | Недостаточные обороты нагнетателя воздуха | Выход из строя вентилятора |
| 12 | 9 | Напряжение свыше 30 В, экстренное отключение | Неисправность АКБ или регулятора |
| 15 | 9 | Недостаточное напряжение, экстренное отключение | Неисправность АКБ или регулятора, обрыв проводки |
| 16 | 10 | Превышен интервал на вентиляцию камеры сгорания | За время продувки не был охлажден индикатор пламени, проблемы в блоке управления нагревателя |
| 17 | 7 | Неисправность топливного насоса | Обрыв или короткое замыкание в электрической цепи питания топливного насоса |
| 20 | 8 | Потеряна связь между блоком управления и пультом | Разрыв электропроводки, неисправность пульта или блока управления |
| 27 | 11 | Электродвигатель не работает | Клин электродвигателя по причине разрушения подшипника, ротора или попадания посторонних предметов |
| 28 | 11 | Двигатель работает с постоянной скоростью | Неисправность блока управления или платы на БУ |
| 36 | 20 | Превышение температуры датчика пламени | Неисправность блока управления |
Схема подключения фена планар
Схема подключения автономки планар применять прибор в местах, где в больших количествах собираются пары, способные легко воспламеняться. Не следует пользоваться устройством, если автомобиль находится в закрытом помещении, так как будут накапливаться продукты сгорания. Запрещается схема подключения автономки планар и присоединять разъемы в том случае, если электрическое питание изделия включено.
После того как отопитель будет схема подключения автономки планар, повторный запуск можно производить только через секунд.
Схема подключения автономки планар заправке транспортного средства прибор должен находиться схема подключения автономки планар выключенном состоянии. Не следует отключать питание от электрической сети, пока не окончится стадия продувки. Если перечисленные выше требования не будут полностью соблюдены, то гарантийное обслуживание потребителя может быть приостановлено. Ремонт в этом случае придется оплачивать. Работа с пультом управления В любом случае приходится осуществлять запуск и схема подключения автономки планар системы, изменять температурный схема подключения автономки планар и определять состояние прибора.
Для этого существует специальный пульт управления.
На лицевой части устройства находится светодиод небольшая ручка. Благодаря маленькой лампочке можно определить состояние прибора. Если ее цвет красный, то включен режим обогрева или вентиляции. Мигающий светодиод говорит о появлении неисправности.
При отключении отопителя лампочка не горит. Имеющаяся на корпусе ручка необходима для выполнения различных команд. Если она находится слева, то прибор полностью выключен. Осуществить запуск можно путем поворота ручки по часовой стрелке. В схема подключения автономки планар от положения ручки будет производиться работа системы в определенном диапазоне мощности.
Возможные неисправности Если отмечается прерывание пламени, то следует проверить подачу топлива и схема подключения автономки планар впуска воздуха. При нарушении связи между основным блоком и схема подключения автономки планар пультом нужно протестировать провода на короткое замыкание.
Обслуживание, разборка/ сборка и ремонт автономного отопителя Планар.
Увеличенное время на вентиляцию обычно происходит при плохом функционировании системы подачи воздуха. Https://amk-stroy.su/кактус-цереус-уход-в-домашних-условиях индикатор пламени неисправен, то требуется проверить цепь, так как может наблюдаться разрыв.
При перегреве в зоне управляющего блока следует осмотреть патрубки впуска и выпуска воздуха. В качестве заключения Благодаря представленной выше информации, потенциальные потребители могут понять, что представляют собой автономные отопители Планар, пользующиеся высокой популярностью в нашей стране. Данная тема будет в первую схема подключения автономки планар интересна тем водителям, которые длительное время проводят за рулем. Что касается схема подключения автономки планар сведений о схема подключения автономки планар обогрева такого типа, то они отражены на видео.
Что такое автономный отопитель «Планар»
Автономный обогреватель «Планар» – автономный обогреватель, позволяющий обогреть салон и удерживать заданную температуру вне зависимости от работы системы отопления автомобиля. Подобный обогреватель позволяет решить проблемы эксплуатации автомобилей и помещений в суровых зимних условиях.
Автономные обогреватели марки «Планар» – продукт отечественных производителей автокомпонентов. Подогреватель был совместно разработан компаниями «ТеплоСтар» и «Adverse». Первое поколение «Планар» увидело свет в 1995 году, с того времени совместный продукт двух производителей пережил немало новшеств и обновлений.
Формально линейка «Планар» является не предпусковым нагревателем, а воздушным обогревателем двигателя и салона. Благодаря этому продукция под маркой «Планар» расширяет сферу своего использования. Нагреватели «Планар» могут эксплуатироваться не только на легковых автомобилях, но и на грузовиках, спецтехнике, промышленных агрегатах и т. д. Также обогреватели «Планар» могут использоваться для обогрева помещений.
Поэтому по своему назначению обогреватели марки «Планар» отличаются от импортных предпусковых подогревателей. «Планар» не поднимет температуру двигателя для облегчения запуска мотора, однако установит и поддержит комфортную температуру салона автомобиля.
Система контроля и управления отопителя «Планар»
Автономный обогреватель управляется с помощью блока, расположенного в самом отопительном устройстве и связанном с другими приборами.
Блок управления
Именно он контролирует деятельность остальных узлов системы.
Блок управления
Блок работает вместе с пультом дистанционного управления и обеспечивает следующие функции:
- Проверка печки на работоспособность при включении;
- Запуск и выключение устройства;
- Контроль температуры воздуха в помещении (если есть внешний датчик);
- Автоматический воздухообмен после прекращения горения;
- Отключение прибора при возникновении неполадок, перегреве, перенапряжении или затухании.
Автоматическая защита может сработать и в других случаях.
Режимы работы отопителей «Планар»
Режим работы отопителя выбирается перед его включением. Во время функционирования системы поменять его будет невозможно. Всего для автомобильных отопителей «Планар» существует три режима работы:
- Отопление машины в короткий срок. Устройство работает на установленной мощности, пока автомобилист не выключит его самостоятельно.
- Обогрев до нужной температуры. Когда температура в салоне достигает заранее выбранного уровня, отопитель продолжает сохранять тепло и работает на самой маленькой мощности, но не отключается совсем. Обогреватель продолжит работу, даже если воздух нагреется сильнее заявленного уровня, и увеличит мощность, если температура опустится.
- Достижение определенной температуры и последующая вентиляция салона. При понижении температуры вновь происходит автоматическое включение, и так будет продолжаться, пока автомобилист самостоятельно не выключит устройство.
Пульты управления для отопителей «Планар»
Пульт управления монтируется в салон машины, или в любое место, находящееся в свободном доступе. Пульт прикрепляется с помощью саморезов или клея и подключается к печке.
Пульт управления
С устройством могут идти разные варианты пультов управления, наиболее распространенные из них перечислены ниже.
Пульт управления ПУ-10М
Самый несложный и понятный прибор, имеющий ограниченные возможности. Может работать только в краткосрочном режиме или обогреве до нужного уровня. Режима с последующим воздухообменом нет.
Пульт управления универсальный ПУ-5
Похож на ПУ-10М, однако позволяет использовать автономный отопитель «Планар» в режиме воздухообмена как после подогрева, так и для улучшения воздухообмена в салоне автомобиля.
Пульт управления ПУ-22
Более продвинутая модель, имеющая светодиодный дисплей. На нём можно увидеть значения заданной температуры в машине или мощности устройства, а также код при поломке.
Пульт может просигнализировать о возникновении ошибки путем появления на табло кода или определенным количеством морганий после остановки. Некоторые неисправности можно устранить самому, однако большая часть ошибок требует вызова мастера сервисной службы.
Возможные коды ошибок и неисправности
Индикационная система Планара сигнализирует об ошибках. Ряд поломок можно устранить самостоятельно:
- 1 на экране или мигание индикатора – перегрев теплообменника. Нужно проверить прохождение воздуха через обогреватель.
- 2 или 12 коротких мерцаний после паузы – перегрев самого аппарата. Проверяют патрубки и подачу воздуха в камеру сгорания.
- 12 или 15 или 9 быстрых миганий свидетельствуют о скачках напряжения. Прибор выключается.
- 12 или 2 мерцания – запуск невозможен из-за отсутствия топлива, воздуха, нарушения в отводе выхлопных газов.
- 20 или 30 и 8 мерцаний – между модулем и пультом управления потеряна связь. Проверяют шлейфы.
- 29 или 3 мигания светодиода – срыв пламени в горелке. Нужно проверить подачу топлива.
- 35 или 13 мерцаний – ошибка, свойственная только модели 8DM. Срыв пламени из-за низкого напряжения.
- 78 – отмечается только на экране. Это предупреждение о том, что срыв пламени происходит слишком часто.
Неполадки, обозначенные следующими кодами, самостоятельно ликвидировать нельзя. Требуется демонтаж прибора и вмешательство специалиста:
- 4 или 6 или 6 мерцаний – температурный датчик вышел из строя.
- 5 или 5 миганий – сломан индикатор пламени.
- 9 или 4 мерцания – проблема в свече накаливания.
- 10, 27, 28 или 11 миганий – поврежден электропривод;
- 11 на экране или 18 мерцаний – сломан датчик температуры на подающем патрубке.
- Проблемы на входящем патрубке кодируются цифрой 23 или 15 мерцаниями.
- 17 или 7 миганий – сбой топливного насоса.
- Появление цифры 33 или 16 миганий после паузы указывает, что прибор заблокирован, поскольку трижды подряд был зарегистрирован перегрев. Разблокировку проводят только в сервисном центре.
- 36 или 20 мерцаний – температурный датчик пламени фиксирует слишком высокую температуру.
Игнорировать показания прибора нельзя. При повторении однотипных ошибок аппарат блокируется или отказывает.
Отопители Планар
Зиму в России многие автомобилисты ждут с замиранием сердца. Людям иногда приходится не просто ездить, но и жить в своём авто, а тут не обойтись без неудобств. Эту проблему поможет решить отопитель Планар, который призван обеспечить комфортную температуру в кабине и фургоне во время длительных зимних стоянок.
Такая вещь вовсе не предмет роскоши, а скорее всего, необходимость, стоимость установки которой не так уж велика. Зато после установки автономного воздушного отопителя Планар Вы будете с удивлением вспоминать, как могли обходиться без него раньше, и почему не приобрели его еще много лет назад.
Нередко водители пытаются найти дешевую замену установке автономного отопителя салона, используя паяльные лампы, примусы и даже газовые плитки. Такие вещи не только опасны, но и могут вызывать удушение человека. Разве об экономии ценою в жизнь Вы всегда думали?
Мы предлагаем Вам выбрать и приобрести недорогой и пользующейся высокой популярностью автономный воздушный отопитель салона Планар.
Автономка Планар относится к воздушным отопителям, предназначенным для прогрева салона, кабины или фургона грузовых и коммерческих автомобилей в зимний период времени. В этом оборудовании превосходно сочетается низкая цена и высокая надёжность. Работает воздушный отопитель Планар от дизельного топлива. Принцип работы дизельного отопителя Планар основан на эффективном нагреве воздуха, засчёт горения топлива в камере сгорания отопителя. Холодный воздух прокачивается через разогретый теплообменник отопителя и становится горячим.
Установите отопитель Планар с помощью наших специалистов
Отопитель оснащён блоком управления, благодаря чему в кабине легко обеспечить контроль температуры. Безопасность оборудования гарантирована многоступенчатой системой запуска автономного опотипеля. В момент включения происходит автоматическое тестирование каждого элемента, начиная от индикатора пламени и заканчивая топливным насосом. И только после тщательной проверки каждой детали начинается процесс розжига в отопителе. При обнаружении ошибки или неисправности на пульт управления выводится мигающий сигнал.
Все вышеописанные характеристики доказывают его высокое качество по сравнительно низкой цене, что не так часто встретишь, особенно в изобилии предлагаемых товаров. Купить отопитель Планар можно, сделав заказ на сайте или позвонив по нашим телефонам.
Мы с удовольствием проконсультируем вас по всем возникающим вопросам и предоставим интересующую информацию об отопителе. Подробнее можете также почитать в статье Установке автономных отопителей.
Позаботитесь о комфортном нахождении в своем авто сейчас, тем более зима не за горами!
Видео работы
Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.
Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.
Рабочий процесс более подробно можно описать следующим образом:
- В первую очередь продувается камера сгорания
- Затем до нужной температуры нагреваются свечи накаливания
- Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
- Происходит непосредственное сгорание топлива
- Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается
Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.
Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.
Читайте так же как сделать отопление в своем гараже
Некоторые особенности устройства отопителя Планар
Как правило, топливо поступает внутрь камеры сгорания прибора непосредственно из топливного бака транспортного средства. Однако такой вариант не единственный из возможных. Иногда аппарат имеет собственную емкость, в которую заливается необходимое для работы горючее.
По аналогии устроено электроснабжение. Питается отопитель планар непосредственно от автомобильного аккумулятора.
Число составляющих отопительного устройства огромное, но среди них можно выделить тройку основных элементов:
- Управляющий пульт или блок – необходим, чтоб контролировать работу устройства в целом
- Топливный насос – необходим, чтоб подавать требуемое количество горючего в камеру хранения
- Нагревательный элемент – в нем происходит нагревание воздуха, который впоследствии поступает в салон автомобиля
Возможно вас так же заинтересует наша статья про электрическое отопление
Преимущества и недостатки
Прибор может работать автономно, когда двигатель машины отключен
Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.
Достоинства прибора:
- За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
- Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
- Планар эффективен при очень низких температурах за бортом – ниже -20 С.
- Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
- Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
- Уровень шума низкий.
- Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
- Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.
Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.
