Обвязка фундамента на винтовых сваях: рекомендации по обвязке швеллером и пошаговые инструкции по обвязке брусом

Как правильно выбрать материал обвязки?

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

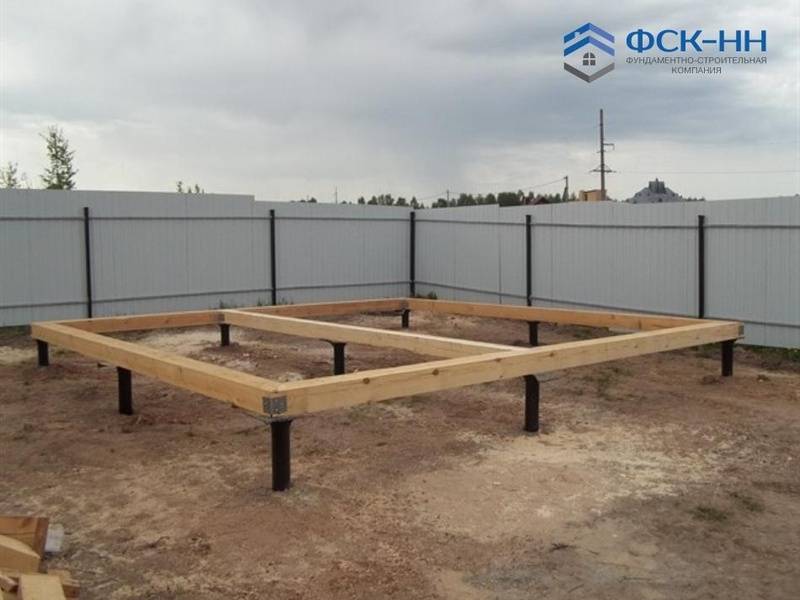

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

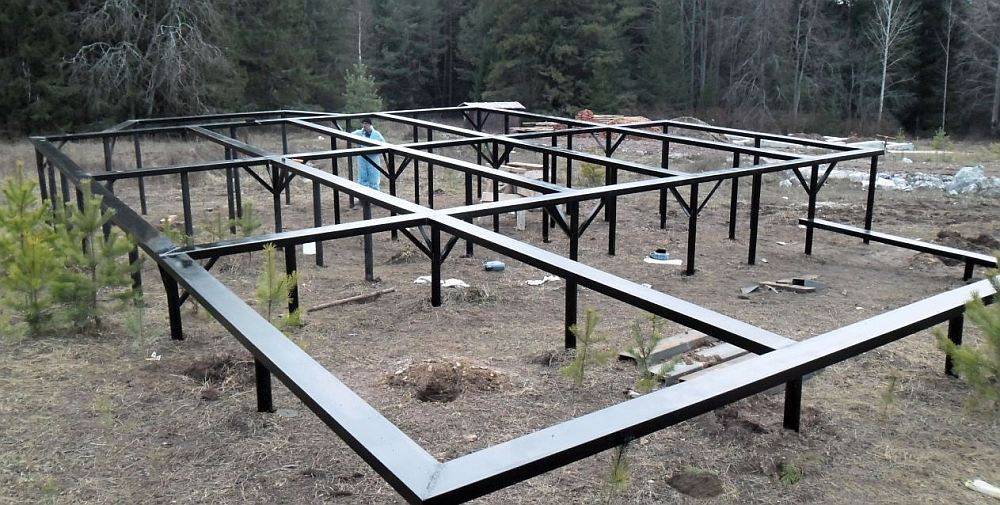

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

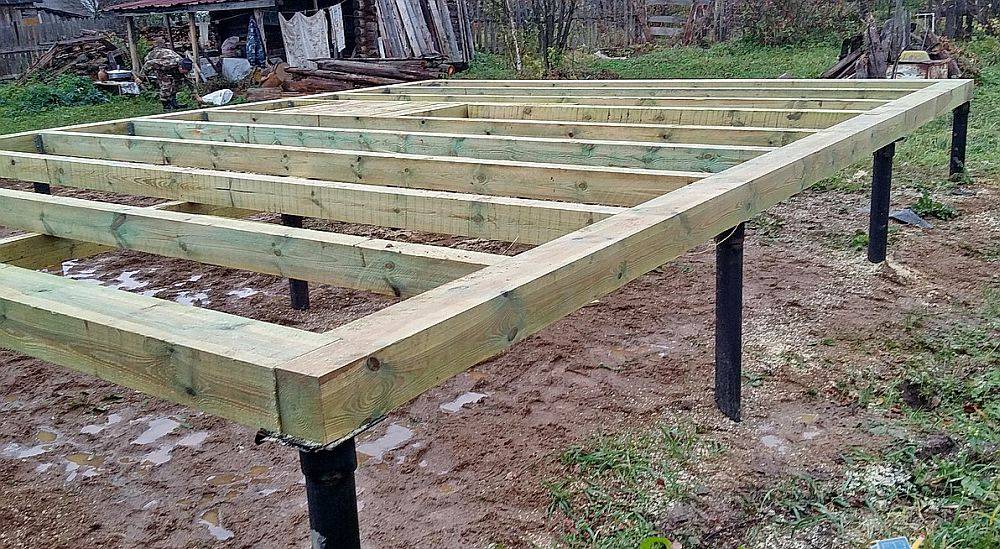

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

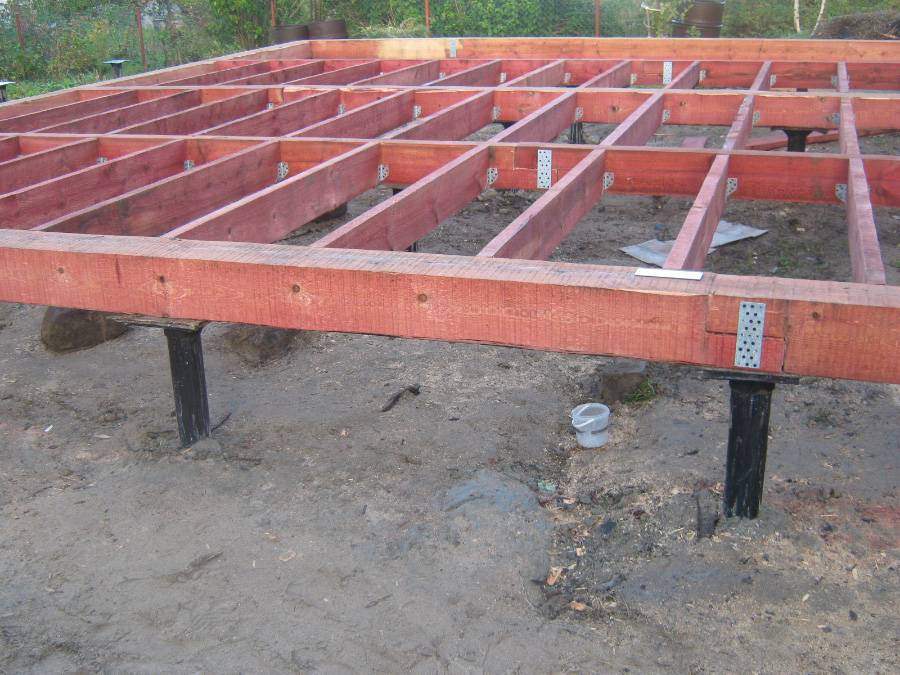

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

• Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
• Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
• Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
• Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
• Опалубку снимают через 10 дней после заливки.
• После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ! Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше

Свайный фундамент – плюсы и минусы

В числе преимуществ свайного фундамента можно выделить:

• исключение риска просадки здания вследствие пучения почвы или подтопления. Сваи опираются либо на твердый грунт, либо имеют рифленую поверхность, что позволяет им передавать нагрузку от здания через боковые стенки на почву;
• применимость практически на всех видах грунтов. При этом фундамент будет обладать надежностью, устойчивостью и отличной несущей способностью. Использовать свайный фундамент показано даже в регионах с высокой сейсмической активностью. Все благодаря тому, что сваи устойчивы к сгибающим и выталкивающим воздействиям;
• сокращение трудоемкости выполнения работ;
• снижение расхода бетонной смести и армирующего металла;
• существенное снижение объема земляных работ, за счет отсутствия необходимости рытья траншеи или котлована. Этот факт позволяет также обойтись без вывоза вынутого грунта или его складирования, а также без обратной засыпки;
• возможность отказа от выполнения «мокрых работ» при использовании стальных или железобетонных свай заводского производства;
• сокращение временных расходов на постройку основания;
• отсутствие ограничения на время проведения работ. Свайный фундамент можно обустраивать в любое время года, в т.ч. зимой. Данный вид фундамента рекомендован для применения в северных регионах России;
• экономичность обустройства. Особенно в сравнении с ленточным и плитным типами фундаментов.

В числе недостатков стоит выделить следующие:

• сложность подведения коммуникаций;
• невозможность устройства подвала под домом на сваях;
• необходимость тщательного расчета и проектирования свайного поля. Как правило, этот вид работ поручается специалистам, что приводит к дополнительным затратам;
• необходимость сооружения ростверка или ростверковой плиты;
• сложность изготовления цоколя;
• необходимость привлечения техники для установки свай, их доставки и разгрузки.

Виды обвязки

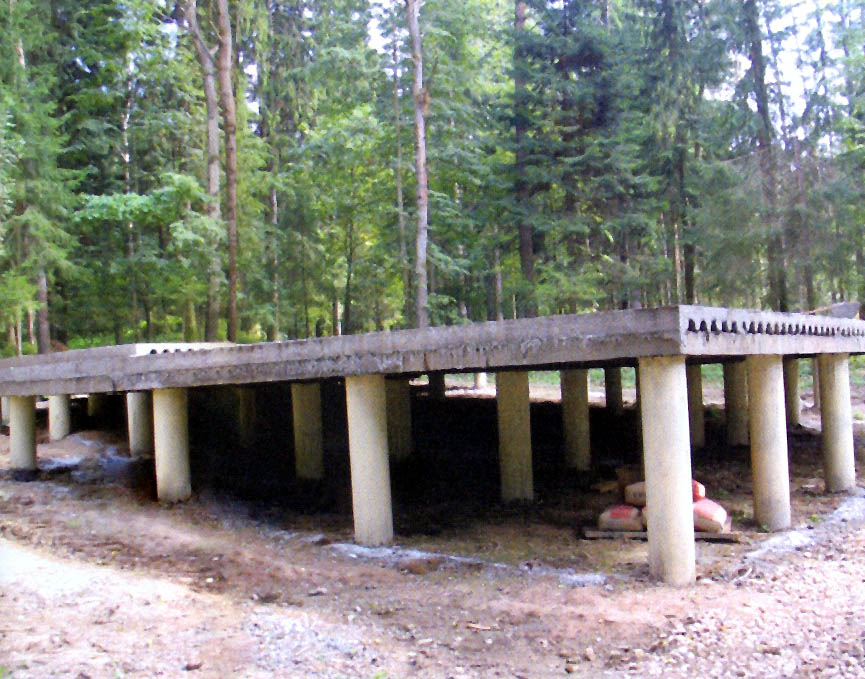

1. Ростверк по ж/б сваям. При использовании нестандартных планировок, а также при облицовке каркасного дома кирпичом в качестве отделки используют ростверк по ж/б сваям. В этом случае ростверк применяется шире основных стен каркаса на ширину кирпича и необходимый монтажный зазор.

2. Металлический швеллер все чаще стал применятся с распостранением винтовых свай в качестве фундамента. Приваренный металлический швеллер максимально надежно фиксирует винтовые сваи. Свайное поле в таком случае образует единую систему, в которой ни одна свая не может открениться и просесть в грунт. Минусами такой контсрукции является относительно высокая стоимость как самого швеллера, так и его установки.

3. Обвязка брусом сечения 150х150 долгим время была самым популярным в строительстве. Помимо минимальной стоимости, по сравнению с другими видами обвязок, обвязка из бруса могла быть установлена бригадой монтажников в кротчайшие сроки. Для ее установки не требовался сварочный аппарат, достаточно было бензопилы и бригады из 2-3х человек. Брус в качестве обвязки подходил не только под свайно-винтавой фундамент, но также под «тупики» или ж/б забивные сваи. При грамотном проектировании фундамента обвязка из бруса могла иметь существенный запас прочности даже при использовании всех видов нагрузки.

4. Обвязка из 3х сколоченных досок. На сегодняшний день является «вершиной мысли» как строителей, так и проектировщиков. Чем же обвязка из 3х сколоченных досок 150х50 отличается от бруса сечением 150мм? Помимо всех преимуществ 3 сколоченные доски не трескаются, их не гнет и не ведет при высыхании и они несут большую нагрузку, чем брус того же сечения.

Свайно винтовой фундамент плюсы и минусы

Преимущества свайно винтового фундамента

• Такой фундамент будет стоить намного дешевле даже чем мелкозаглубленный ленточный фундамент.
• Устанавливается свайно винтовой фундамент под дом очень быстро всего за 1-2 дня.
• Можно с помощью винтовых свай сделать фундамент на склонах с большим перепадом высот.
• Можно фундамент возводить вблизи у построенного здания.
• Создаётся хорошая вентиляция под полом.
• Очень легко попасть под пол не разрушая фундамент в случае ремонтных работ.
• Винтовые сваи отлично завинчиваются как летом так и зимой.
• Срок службы свайно винтового фундамента на современных литых винтовых сваях может составить более 100 лет.
• Устройство винтовых свайных фундаментов не требует проводить земельные работы по копке котлована.
• Такой фундамент можно использовать для строительства причалов.
• После установки свайного фундамента можно сразу приступить к строительству сооружения.

Минусы свайно винтового фундамента

• Свайно винтовой фундамент нельзя устанавливать на болоте, илистых грунтах с текучей консистентностью и в глубоких торфяниках.
• Нецелесообразно устанавливать свайно винтовые фундаменты в каменистые и скальные грунты так как для этого потребуется специальная техника с помощью которой можно будет установить сваи не повредив антикоррозийный слой на сваях.
• Шнеки не всегда качественно приварены лучше использовать литые но они дороже.
• Винтовые сваи передают всю нагрузку на шнеки и они иногда не выдерживают из некачественной сварки.
• Винтовые сваи имеют небольшое сопротивление к боковой нагрузке и поэтому могут смещаться и наклоняться под боковой нагрузкой поэтому этот минус является основным недостатком свайно винтового фундамента.

Рекомендации специалистов

http-equiv=”Content-Type” content=”text/html;charset=UTF-8″>trong>При подборе обвязки из бруса следует придерживаться определенного порядка работ:

• Когда будет окончена установка винтовых свай и выравнивания, на оголовки следует наварить площадки из металла, точнее из листовой стали 200*200 мм и с толщиной не больше 4 мм.
• В таких фрагментах листов из металла следует просверлить 4 отверстия, диаметр которых не больше 0.8 см для того, чтобы закрепить брус.
• Когда работы будут окончены, сварочные швы и оголовки следует обработать составом, предотвращающим коррозию.
• Сверху укладываем гидроизоляция, как правило, это 2-3 слоя рубероида, что дает возможность предотвратить скопление влаги в местах соединения дерева и влаги.
• Пакет досок или ряд бруса следует уложить на заранее подготовленную площадку.

• Стыки бруса следует укладывать по принципу «лапа в лапу» с торцевой стороны.
• Когда все будет проверено, брусья можно прикрепить к опорам при помощи шурупов, которые должны быть 0,8 см в диаметре и 15 см в длину, вкручивать требуется при помощи гаечного ключа.
• Заранее следует сделать сверлом в брусе отверстие с диаметром в 0.6 см и в длину на ¾ длины шурупа. Это нужно для того, чтобы брус не дал трещину.
• Более надежный способ прикрепления конструкции – это использование болтов с  диаметром в 0,8 см. для этого заранее сделайте отверстие при помощи сверла, в глубину оно должно быть 1 см. это требуется для того чтобы прикрепить головку болта и шайбы, диаметр при этом не должен быть меньше 3 см.

Еще обвязку называют ростверком. На данный момент он является наилучшим вариантом, который отличается высоким качеством и большей надежностью при укреплении фундамента на сваях. Вы можете своими руками создать надежную опору для дома, но перед началом работ потребуется подготовить рубероид и строительный уровень, саморезы. Не забывайте об уголках из металла и молотке. Подбор остальных инструментов и материалов будет зависеть от технологии, в идеале использовать технологию при использовании хомутов и соединения с резьбой

Обязательно обратите внимание на то, что правильная обвязка также должна быть обработана антисептиком, который будет защищать древесину от влаги и бактерий

( 3 оценки, среднее 5 из 5 )

Олег Сомов/ автор статьи

Что такое обвязка каркасного дома и какую выбрать

Ключевая особенность каркасного строительства – сниженный вес стен по сравнению со всеми остальными технологиями. Внутри каркасной стены находится пустота, что дает значительно меньшую нагрузку на фундамент. Поэтому и сам фундамент делают более легким (обычно выбирают свайно-винтовой и ленточный типы).

Но элементы конструкции такого фундамента располагаются по отдельности, и поэтому их нельзя назвать очень устойчивыми. Чтобы «собрать» сваи и столбы воедино, укрепив тем самым весь фундамент и создав дополнительную опору для стен, требуется обвязка стен каркасного дома.

Устройство обвязки каркасного дома – это деревянная конструкция, которую укладывают на фундамент сверху. Она бывает выполнена из разных видов древесины, от бруса до бревна. Иными словами, это деревянная «прослойка» между фундаментом и стенами, выполняющая 3 задачи:

• укрепляет фундамент;
• уменьшает несущую нагрузку на фундамент;
• служит основанием для силовых опор постройки (стен, укосин, стоек).

В каркасном строительства обвязывание необходимо почти всегда. Единственная ситуация, когда это необязательно (но всё равно рекомендовано) – если дом одноэтажный и маленький, а сваи возвышаются над землей не больше, чем на 50 см. В остальных случаях не обойтись.

Обвязка бывает 2 типов:

• одинарная;
• двойная.

Каждая из категорий имеет свои особенности. Их нужно изучить, чтобы понять, какой тип лучше выбрать в конкретной ситуации.

Одинарная

Одинарная обвязка под каркасный дом – это венец из древесины (чаще всего бруса), уложенный в 1 ряд и надежно закрепленный на фундаменте. Поверх такой конструкции кладут слой гидроизоляции, а потом – монтируют чистовой венец для строительства стен.

Главное (и, пожалуй, единственное) достоинство одинарного типа – его дешевизна. Материалов требуется в 2 раза меньше, чем на двойной тип, поэтому и расходы существенно сокращаются. Но использовать одинарную конструкцию можно только в отдельных случаях. Она точно не подходит для:

• свайно-винтового фундамента;
• опорно-столбчатого фундамента;
• двухэтажного дома;
• одноэтажного дома с мансардой.

При использовании одинарной конструкции для фундамента обязательно нужна еще и верхняя обвязка перекрытия. Она помогает скрасить недостатки одинарного типа – сильно повышенный риск перекоса стен, появления плесени в нижних углах сооружения.

Еще один недостаток одинарной – «гуляющий» пол. При эксплуатации это выражается в скрипах и «просадках» во время ходьбы. Поэтому намного чаще одинарной форме предпочитают двойную.

Двойная

Двойной тип обвязывания – это конструкция, состоящая из 2 рядов бруса. Первый ряд укладывают как при одинарной – на фундамент плашмя. Сверху размещают второй ряд из такого же бруса, только уже уложенного на ребро. А только потом, поверх второго ряда, кладут слой гидроизоляционного материала.

Считается, что правильная обвязка фундамента – именно двойная. Она выполняет все функции одинарной, но со значительной большей надежностью и эффективностью. А единственный ее недостаток – повышенные расходы на материалы (брус и крепления).

Чтобы понять, зачем нужна двойная обвязка каркасного дома, стоит перечислить ее явные достоинства:

• делает возможным строительство на любом типе фундамента;
• равномерно распределяет нагрузку на фундамент;
• снижает риск любых деформаций стен;
• продлевает срок службы пола;
• улучшает теплоизоляционные свойства дома;
• облегчает будущие ремонтные работы.

Единственный случай, когда без двойной формы можно обойтись – это скромных размеров дом, строящийся на ленточном фундаменте. Но и в такой ситуации многие специалисты порекомендовали бы двойной тип.

А при других типах фундамента двойная просто необходима, ведь одинарная не способна равномерно передать нагрузку дома на «точечное» (свайное, столбчатое) основание.

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

Крепление будет выполняться анкерами, как это показано на фото.

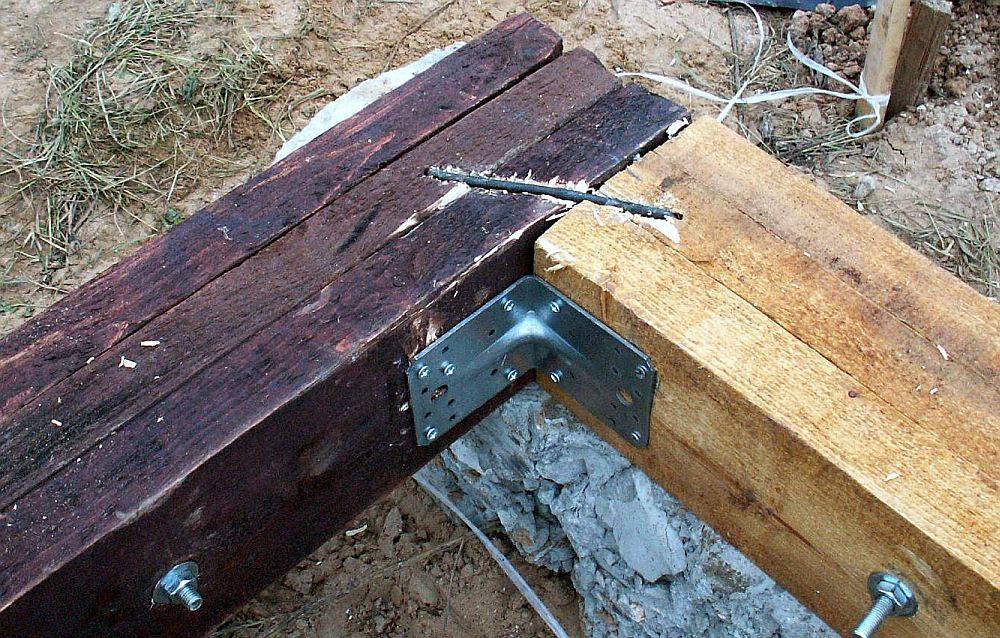

Брус, скрепленный с фундаментом анкерами

Порядок действий:

1. Заранее приобретите крепежные элементы. На всякий случай, с запасом.
2. Обязательно перепроверьте уровнем ровность верхней горизонтальной поверхности. В случае обнаружения неровностей более одного сантиметра – устраните их раствором, если же они меньшего размера – подложите под брус дощечки.
3. Перед тем, как крепить брус к фундаменту, накройте ростверк слоем рубероида для пущей гидроизоляции.
4. Брусья нижнего ряда обвязки стыкуются путем выборки на углах. Этих методов существует два: в чашу и в лапу.

5. Стыковка углов в лапу

6. В подготовленных брусьях высверливаются отверстия чуть больше диаметра, чем анкерные шпильки, вбетонированные в верхнюю часть фундамента. Брусья с отверстиями «усаживают» на анкера, подкладывают широкие шайбы и завинчивают гайки.
7. Если углы нижних рядов соединены между собой нагелями или гвоздями, то анкера в этих местах устанавливать не нужно.
8. Проверьте уровнем все углы и диагонали верхней поверхности обвязки. При обнаружении неровностей – устраните их рубанком.
9. Теперь, по завершению постановки нижней обвязки на фундамент, можете приступать к установке вертикальных направляющих каркаса.

Обвязка фундамента брусом: принцип устройства

Стоит заметить, что указанный принцип постановки нижней обвязки подходит не только для ленточного основания. Пусть и с некоторыми нюансами, но он действителен для всех типов фундамента.

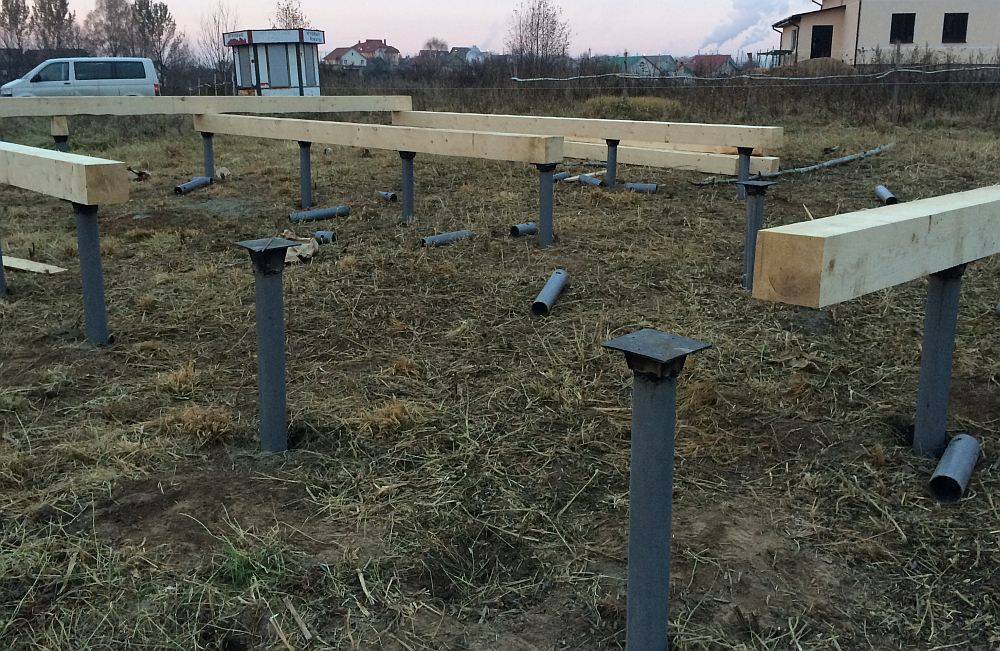

Крепим брус к свайно-винтовому фундаменту

Для начала объясним, почему обвязка является обязательным элементом, если вы выбрали винтовое основание. Дело в том, что предустановленные сваи с оголовками являются лишь точечными опорами, и соответственно на некоторые придется больше нагрузки, а на другие меньше.

Если же вы обвяжете сваи должным образом, то нагрузка будет распределена по всей площади, что существенно продлит «жизненный цикл» вашей постройки.

Нелишним также будет отметить, что обвязку необходимо выполнять сразу же после заливки полостей раствором и установки оголовков. Ведь согласитесь, грунты бывают различными и в них постоянно происходят механические процессы.

И наверняка вам бы не хотелось прилагать лишние усилия к трудоемкому выравниванию свай, изменивших свое расположение. Цена установки обвязки будет намного меньшей, чем цена возможного ремонта.

Итак, приступим. Прежде всего, убедитесь в правильности установки всех свай, используя уровень. Если наблюдаются небольшие отклонения, а оголовки уже установлены, устраните неровности путем выпиливания кусочков бруса в необходимых местах.

В углах будущей обвязки должны быть шпильки или анкера, залитые раствором. А углы бруса должны быть обложены алюминиевыми уголками.

Далее, для стыковки участков бруса, выполните на них распилы с обеих сторон. Один из них делают снизу, а другой сверху, после чего складывают куски под прямым углом.

По большому счету обвязка свай не представит большой сложности, при наличии достаточного количества свободных рук.

В некоторых случаях нижних венец здания исполняет роль обвязки. Это никоим образом не повлияете на прочность строения, если лаги пола расположены на несколько венцов выше.

Завершающий этап создания фундамента – обвязка брусом верхней его части Итак, теперь обвязка фундамента своими руками не доставит вам никакого труда. Надеемся, что вы прислушаетесь к нашим советам и качественно установите основание для своего домика или бани.

Для получения дополнительной информации просмотрите видео в этой статье, где установку выполняют специалисты.

Нижняя обвязка является основанием каркаса дома. Она предназначена длякрепления каркаса дому к фундаменту. В моем случае нижняя обвязка ещё и распределяет нагрузку от дома на сваи фундамента т.е. выполняет функцию ростверка.

Требование к обвязке фундамента

Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:

• Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
• Соответствие заданным размерам.
• Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
• Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
• Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.

Выбор материала

Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.

Сегодня в строительстве используются два типа деревянных балок:

• Клееный брус.
• Цельный брус.

Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.

Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.

Крепление обвязочной конструкции к фундаменту

В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.

Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.

Соединения обвязочного бруса

Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»

Возможны следующие варианты соединения:

• В половину дерева или в лапу. Этот способ подходит для увеличения длины.
• Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
• Коренной шип. Обычно применяется по углам.
• Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.

В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

Обвязка как пол каркасного дома

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).

Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.

Укладка и соединение обвязки

После того, как гидроизоляция уложена и выровнена, приступают к укладке подготовленного материала для обвязки.

Важно! Если используется связка досок, то ее укладывают на ребро. Так, чтобы соединение между досками находилось в вертикальной плоскости. Начинать обвязку нужно с наметки углов будущего здания

Принимают некоторую точку за первый внешний угол объекта и отмечают ее (лучше всего вбить гвоздь), далее таким же образом отмечают все остальные углы. После выполнения этого этапа нужно проверить прямоту углов (можно использовать треугольник плотника)

Начинать обвязку нужно с наметки углов будущего здания. Принимают некоторую точку за первый внешний угол объекта и отмечают ее (лучше всего вбить гвоздь), далее таким же образом отмечают все остальные углы. После выполнения этого этапа нужно проверить прямоту углов (можно использовать треугольник плотника).

Следующим шагам будет выполнение одного из углов будущего объекта и укладка всех подготовленных брусьев (досок, бревен). Стыки следует прокладывать джутовой лентой.

На прямых участках обвязки элементы легче всего соединять между собой лобовым упором (по аналогии с угловым соединением в полдерева или в полулапу), не забывая использовать джутовую ленту в качестве прокладки.

Между собой элементы укладки можно скреплять металлическими уголками или скобами.

Так выглядит крепеж досок с помощью уголков

После укладки всех элементов нужно повторно проверить прямоту всех углов, а также горизонтальность конструкции по уровню.

Как уложенную нижнюю обвязку прикрепить к фундаменту? Возможно несколько вариантов:

• Анкерное соединение – болты должны быть предварительно вмонтированы в фундамент, в элементе нижней обвязки отверстие под болт высверливается на этапе укладки и подгонке элемента. Анкерные болты должны быть в каждом столбе, на который укладывается обвязка, или по всему периметру ленты – при ленточном фундаменте.
• Соединение гвоздями – гвозди вбиваются в места, где в фундамент вмурованы пробки из древесины.
• Соединение с помощью клиньевых болтов – наиболее крепкий метод соединения.

После закрепления обвязки опять нужно проверить ее горизонтальность по уровню и можно приступать к выполнению отверстий под напольные и стеновые лаги.

Виды и типы обвязки

Ростверк свайного фундамента обустраивается с целью соединения отдельно стоящих свай в единую конструкцию. Обвязка любого типа выполняет следующие функции:

• Выступает в качестве опорной поверхности для цокольного перекрытия и стен дома;
• Равномерно распределяет исходящую от веса дома нагрузку между отдельными опорами;
• За счет связывания опор между собой увеличивает пространственную жесткость фундамента, что препятствует сдвигам и опрокидыванию свай.

Рис. 1.1: Плитный ростверк

Обвязка, в зависимости от массогабаритных характеристик возводимого здания и схемы расположения свай, может выполнятся в двух конфигурациях:

• Ленточная;
• Плитная.

Обвязка плитой практикуется при строительстве тяжелых многоэтажных зданий, фундаменты которых имеют схему свайного поля – опоры с равномерным шагом друг от друга расположены по всему периметру здания. Плита может обустраиваться как монолитная конструкция (посредством монтажа опалубки и ее заливки бетоном) либо сборная (используются железобетонные плиты промышленного производства). Плитный ростверк после монтажа выступает в качестве цокольного перекрытия дома.

Рис. 1.2: Схема фундамента с ленточным ростверком

Ленточный ростверк – это основной способ обвязки любых типов свай в малоэтажном строительстве. Такой ростверк применяется при возведении 1-3 этажных зданий на винтовых, буронабивных и забивных сваях. Лента ростверка повторяет контуры внутренних и внешних стен дома и имеет одинаковое сечение по всему периметру.

Важно: плитные ростверки по материалу изготовления бывают исключительно железобетонными, тогда как ленточные, помимо бетона, могут изготавливаться из бруса либо металлопроката (швеллера или двутавровой балки).

Для чего нужна обвязка ленточного основания

При строительстве каркасных и деревянных домов, чтобы облегчить процесс соединения фундамента со стенами, на бетонную ленту крепят обвязку из бруса. Крепление осуществляют с помощью закладных шпилек или болтов. Проверяют, чтобы ростверк располагался строго по уровню.

Если бетонная лента неровная, можно скорректировать ее расположение с помощью цементной стяжки. При перепадах по высоте менее 1 см подкладывают под обвязочный брус дощечки нужной толщины.

Инструкция по обвязке брусом ленточного основания:

1. Закрепляют в фундаменте анкерные шпильки.
2. Бетонную ленту покрывают гидроизоляционным слоем. Можно использовать рубероид или битумную мастику.
3. В брусьях просверливают отверстия, немного шире, чем сечение шпилек. Одевают на крепеж прокладку и шайбу.
4. Укладывают брус на бетонную ленту так, чтобы шпильки вошли в отверстия.
5. Соединяют между собой элементы деревянной обвязки.
6. На крепеж одевают гайки. Углы соединяют гвоздями или нагелями.
7. Просверливают в древесине отверстия на таком же расстоянии на каком закреплены шпильки в бетоне. Сечение отверстий должно быть немного больше, чем диаметр анкерных шпилек.
8. На каждую шпильку надевают прокладку и широкую шайбу.

После монтажа обвязки можно приступать к возведению стен.

Как собрать нижнюю обвязку для фундамента из бруса можно посмотреть на видео:

Обвязку фундамента довольно легко выполнить своими руками

Важно обратить внимание на качество соединения всех элементов между собой и размещение их строго по уровню

Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.

Но никак не «проффессиональной» строительной бригадой из соседнего региона.
