Конструкция и принцип работы печи для бани
Газовая печь предоставляет все необходимые для парной функции, включая удобную регулировку уровня нагрева, при этом отличается компактностью, эстетичным внешним видом. Одно из главных преимуществ варианта – доступность такого топлива, как газ, его невысокая стоимость, экологичность (в отличие от дров, газ сгорает полностью, без неприятного запаха, не оставляет отходов).

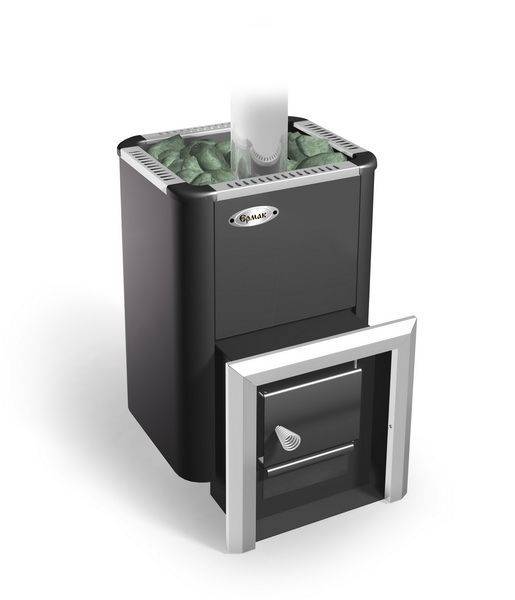

Фото 1. Газовая банная печь из металла занимает мало места в помещении за счет компактных размеров.
Газовые аппараты строятся как из кирпича, так и из металла. Первый вариант имеет преимущества большей теплоемкости, длительной отдачи тепла, но потребует длительного разогрева до оптимальной температуры.
Металлические газовые устройства более распространены благодаря своей компактности, высокому КПД, но для того, чтобы сделать пребывание в парной комфортнее и увеличить аккумуляцию тепла рекомендуется выстроить вокруг печи кирпичный экран.
Все типы устройств имеют похожую конструкцию:
- корпус из листовой стали толщиной 3 мм;
- топочная камера, где происходит сгорание газа – стенки этого отсека обычно изготавливаются из особо прочной стали толщиной 5 мм, чтобы избежать прогорания;
- топливный канал – располагается так, чтобы его удобно было провести на улицу или в соседнее помещение, где канал подключается к баллону или магистрали;
- газовая панель с горелкой – крепится к топливному каналу, горелки располагаются в топочной камере;
- термостат – позволяет регулировать величину пламени, в некоторых моделях автоматически выключает горелку при перегреве топки;
- отсек для камней – устанавливается обычно сразу над топкой, бывает как открытым, так и закрытым;
- патрубок – по типу дымохода выводит наружу нагретый воздух, часто в нижней его части устанавливают бак для нагрева воды.
Принцип действия у газовой модели очень простой – топливо подается по каналу в топочную камеру, где, сгорая, разогревает стенки устройства, а также камни, в расположенном наверху отсеке, и трубы дымохода.
Корпус печи всегда делается больше топочной камеры, специальные отверстия в днище и верхней части позволяют наладить воздухооборот – холодный воздух поступает снизу, нагревается у стен топки, поднимается и выходит в атмосферу парной.
Газовая горелка
Принципиальная часть конструкции прибора – газовая горелка, от нее частично зависит расход топлива, а значит, эффективность работы устройства, его экономичность.
Для сгорания газа требуется постоянное поступление воздуха, этим обусловлено разделение горелок на два основных вида:
- Атмосферная – самая распространенная, благодаря своей простоте, доступности, независимости от электричества. Конструкция состоит из отвода, по которому в камеру под давлением подается газ, и пьезозажигалки. Для правильной работы горелки требуется создание качественной тяги (воздух лучше забирать из соседнего помещения при помощи вентиляционной трубы). Простота конструкции оборачивается ее малой эффективностью – нередко не получается создать нужный уровень тяги, газ прогорает плохо, большая часть уходит в патрубок дымохода, создавая также опасность утечки.
Фото 2. Внешний вид атмосферной газовой горелки для печи и схема работы устройства.
- Горелки с поддувом – для обеспечения бесперебойной подачи воздуха используется вентиляционная система и мини-вентилятор. Такая горелка требует подключения к электросети или установки аккумулятора, что сказывается на общей стоимости устройства. Вентиляторные горелки значительно повышают качество прогорания газа, сокращают его расход, улучшают КПД нагревательного элемента. Благодаря подключению к электричеству на них устанавливают датчики и термостаты, которые позволяют автоматически регулировать интенсивность работы горелки.
При установке горелки любого типа лучше выбрать длинную вытянутую форму отвода – это увеличит площадь пламени, позволит быстрее нагревать стены топки.
Газовая каменка для сауны: какую выбрать?
Есть несколько критериев выбора, каждый из которых стоит рассмотреть отдельно.
Мощность
Мощная газовая печь для очень больших саун
Это параметр выделения теплоты за час сжигания газа. Мощность бывает разная:
- номинальная;
- минимальная;
- максимальная.
Последние две определяют границы устойчивой работы горелки при сохранении ее безопасности. Номинальная мощность определяет максимальное значение выделения тепла при длительной работе. При этом учитываются избыток воздуха, который должен быть минимальным и неполнота сгорания топлива, которая должна оставаться в предусмотренных пределах.
Мощность горелки указывается в ее паспорте. Наша же задача — рассчитать, сколько энергии понадобится для обогрева конкретной парной. Само собой, для этого есть простой расчет с коэффициентами:
- вычисляем объем помещения;
- измеряем площадь поверхностей, лишенных теплоизоляции — окна, плитка и т.п. Умножаем площадь их поверхности на 1,2 и полученную цифру добавляем к рассчитанному выше объему помещения;
- в срубе без теплоизоляции повышающий коэффициент на весь объем составляет 1,5;
- если дверь в парилку стеклянная, добавим к расчетной цифре еще полтора кубометра.
Суммируем полученное. Итоговая цифра — это количество киловатт, потребных на обогрев нашего помещения. Остается только сравнить с цифрами номинальной мощности приглянувшейся горелки.
Кстати, в дальнейших расчетах вы можете исходить из того, что газовая каменка для сауны с мощностью в 10 кВт сожжет 1 кубометр природного газа в час или 0,85 кг сжиженного.
Тип горелки
Выше мы уже рассказали о том, какие бывают горелки. Пришло время выбрать подходящую.
Начнем с того, что более дешевые атмосферные можно ставить только в помещения с объемом больше 12 кубометров. Это связано с необходимостью обеспечивать достаточный приток воздуха к горелке. Да и людям должно что-то оставаться для дыхания).
Внимание! Чем меньше объем парной, тем правильнее брать наддувную горелку. К тому же она больше подходит различным типам уже имеющихся печей (если переводить дровяную на газ). А если вы намерены время от времени пользоваться дровами, а не только газом, то атмосферная для ваc — не вариант
А если вы намерены время от времени пользоваться дровами, а не только газом, то атмосферная для ваc — не вариант.
ВАЖНО! Так как у нас в сетях часто пониженное давление, то следует принимать в расчет, что западные горелки могут просто не работать при таком давлении, чего не скажешь об отечественных, производители которых в курсе за ситуацию с давлением в сетях. Кстати, стоит упомянуть еще и о том, что помимо чисто газовых есть еще горелки так называемого «комбинированного типа», что предполагает возможность работы как на газе, так и на дизельном топливе. Если у кого с газом бывают перебои, то это их вариант
Если у кого с газом бывают перебои, то это их вариант
Кстати, стоит упомянуть еще и о том, что помимо чисто газовых есть еще горелки так называемого «комбинированного типа», что предполагает возможность работы как на газе, так и на дизельном топливе. Если у кого с газом бывают перебои, то это их вариант.
А теперь самое главное: выбирая газовую горелку, надо смотреть, предназначена ли она конкретно для банных печей или нет. И лучше, если все-таки предназначена. Отличие их в том, что они более длинные, чем обычные. Это делается для того, чтобы ставить их в удлиненную (выносную) топку. А использование других в случае с газовой банной печкой не рекомендуется.
ВАЖНО! Газовая печь в бане должна топиться исключительно из предбанника!
Автоматика
Автоматика в газовой печи призвана не только упростить управление ею, но и обеспечить безопасность людей, находящихся в помещении (не говоря уже о сохранности самого помещения). Поэтому пренебрегать ею не стоит.
Какую автоматику к каким горелкам можно приобрести?
Атмосферные горелки — самые простые, но и они могут быть снабжены датчиками концентрации кислорода, которые могут самостоятельно отключать подачу газа при сильном ее падении. Это защитит людей от продуктов неполного сгорания газа.
Полезное видео
А вот в этом видеоролике показано не только то, как разжигать атмосферную горелку, но и то, как срабатывает устройство, перекрывающее газ при угасании пламени.
В наддувных горелках автоматики больше: она отвечает за отключение газа в случаях понижения его давления в сети, отключения электричества или угасания пламени.
Также все газовые печи снабжаются термостатами, которые поддерживают заданную температуру. Эти приборы тоже относятся к рассматриваемой нами автоматике.
Варианты конструкций
Сегодня существует великое множество разнообразных конструкций банных печей, и очень многие люди так и не могут решить для себя какую лучше выбрать дровяную печь для бани. Все они подразделяются на два вида: кирпичные и металлические. Металлические, в свою очередь, подразделяются ещё на три подвида: чугунные, стальные из углеродистой стали и стальные из нержавейки.
Из кирпича
Если у человека есть желание выбрать печь длительного горения на дровах для бани, то авторитет кирпичной печи для русской бани уже более тысячи лет непререкаем. Она отлично аккумулирует тепло и отдаёт его длительное время, согревая помещение, в котором находится.
Разогрев кирпича происходит очень медленно и прежде чем этот агрегат начнёт отдавать тепло, потребуется сжечь немало дров. Сравнительный анализ различных отопительных систем показывает, что кирпичный дровяной агрегат экономичнее всякого другого.
Если хочется иметь печь длительного горения на дровах для бани, приходится закупать кирпичи. Каждая килокалория, накопленная ею, будет потрачена с толком, поскольку теплообмен у неё происходит медленно и даже прикоснувшись к её стенкам рукой, довольно проблематично получить ожог.
Это обстоятельство, является несомненным преимуществом кирпичной печи, перед любыми металлическими, у них самый высокий рейтинг среди дровяных печей для русской бани.
Дело в том, что, так называемая, парная никогда не бывает слишком большой, потому что, чем меньше помещение, тем проще его нагреть до нужной температуры, которая в русской бане должна быть примерно 120-150 градусов.
Следовательно, парная – это помещение, в котором не бывает слишком много свободного пространства и всегда присутствует риск прикосновения к стенкам печи. Даже пышущая жаром каменная печь для бани на дровах никогда не станет причиной ожога. Если в парной установлена именно кирпичная печка, то – это уже и не парная, а кабинет релаксации, в котором происходит расслабление всех мышц и вывод шлаков из организма.
Несмотря на то, что это лучшие дровяные печи для бани, имеются у них и свои недостатки, в том числе такие как:
- очень большая масса;
- высокая цена;
- протяжённые во времени работы по её возведению;
- необходимость привлечения печника.
Поскольку её масса может достигать нескольких тонн, то под неё потребуется подвести фундамент. Это неизбежно отразится на её стоимости, в сторону увеличения.

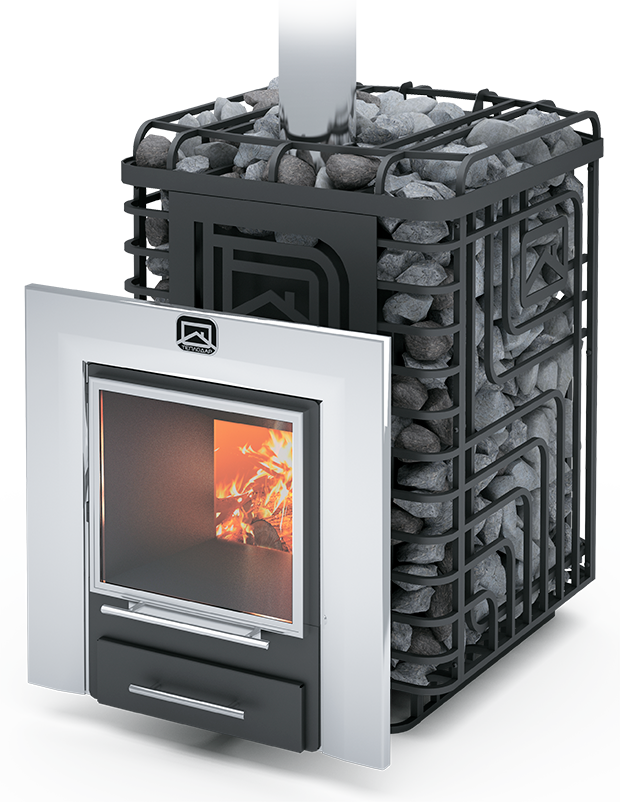

Чугунная
Далеко не все дачники имеют желание тратить время и деньги на возведение кирпичной печи, предпочитая идти по пути наименьшего сопротивления, просто купив дровяной отопительный агрегат для бани в магазине, благо выбор печи для бани на дровах там сегодня очень большой.
К услугам поклонников русской бани в продаже имеются дровяные печи от производителя, изготовленные из чугуна. У таких агрегатов, чаще всего, бывают достаточно толстые стенки, хорошо аккумулирующие тепло и медленно остывающие. Даже при сильном разогреве, они расширяются очень незначительно, что позволяет не бояться деформации изделия.
Основным недостатком чугунных печей, является очень большая масса. Довольно часто печи для бани чугунные на дровах, цена которых достаточно высока, достигают массы от 100 до 200 килограмм. Если добавить к ней ещё и 50 – 60 килограмм камней, получается довольно внушительный вес.

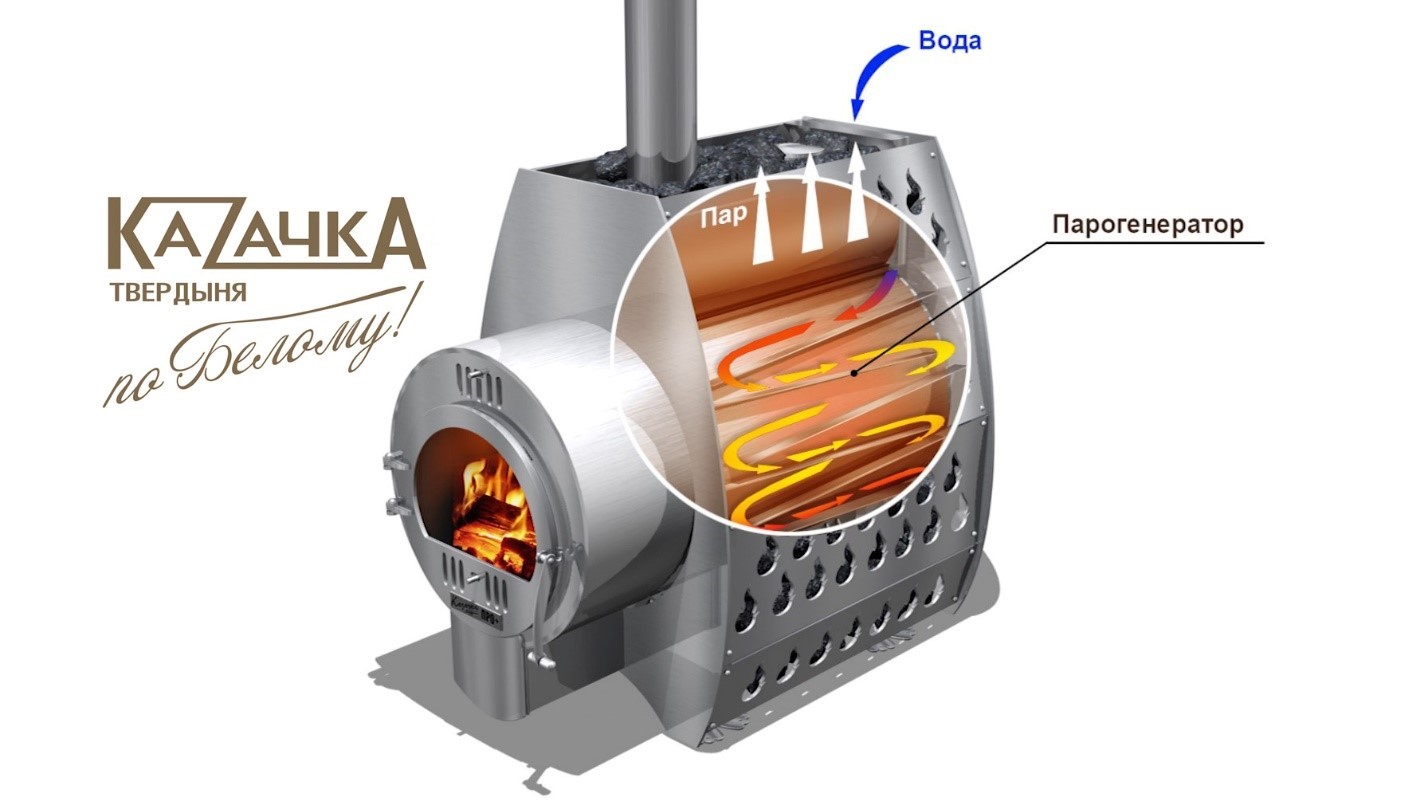

Из низкоуглеродистой стали
Значительно меньший вес имеют печи из углеродистой, жаропрочной стали печи для бани на дровах с закрытой каменкой, в том числе и с выносной топкой на дровах. Трудно сказать, какие лучше, но всех их объединяют следующие свойства:
- они дёшевы;
- имеют относительно небольшую массу;
- быстро нагреваются и так же быстро остывают.
Существенным их недостатком является то, что при сильном разогреве, когда её стенки краснеют, происходит выгорание кислорода из состава стального сплава. Он утрачивает былую прочность и прогорает.
Из нержавейки
Стальные печи из легированных нержавеющих сплавов наиболее долговечны, поэтому она по праву заслужила звание самый лучший очаг для бани на дровах, поскольку даже при очень сильном нагреве, она не теряет кислород и структура металла у неё не изменяется.
Процесс прогрева нержавеющего листа происходит значительно дольше, поскольку этому препятствует его структура. Самая хорошая дровяная отопительная система для бани, изготовливается из нержавеющей стали, нагревается довольно медленно, что, в принципе, неплохо.
Однако в этом есть и своя отрицательная сторона: печка для русской бани на дровах от высоких температур может треснуть, разогрев стали происходит неравномерно, что неизбежно приводит к деформации изделия и возникновению трещин на сварных швах.
Во избежание этого явления производитель не рекомендует ускоренный разогрев нержавеющих печей.
Как выбрать чугунную печь и на что обратить внимание?
Ассортимент представлен огромным выбором моделей. Какую выбрать решает покупатель исходя из индивидуальных потребностей и финансовых возможностей. Чтобы найти подходящий вариант, стоит ознакомиться с рекомендациями.
Критерии выбора печи:
- Размещение топки. На может быть обычной или удлиненной. Последняя устанавливается в проем стенки. Это позволяет топить печь не из парилки и из комнаты отдыха.
- Тип бака. Конструкция бывает встроенной и навесной. При выборе нужно ориентироваться на специфику бани.
- Производительность. Этот показатель указан в паспорте к изделию. От него зависит, насколько быстро прогреется помещение.
- Тип дверцы. Модели с дверцей из закаленного стекла стоят дороже, но более простые изделия не уступают им по качеству.
- Материал. Некоторые производители заменяют часть элементов стальными, чтобы удешевить продукцию. Недостаток в том, что срок службы печи значительно уменьшается.
- Отапливаемый объем. Показатель указан в характеристиках продукции. Стоит ориентироваться на площадь помещения.
- Ящик для золы. Большинство современных моделей имеют встроенный ящик, куда поступают отходы от горения.
Выбор газовой печи для бани
Выбирая печь, функционирующую на газу для бани, нужно уделять внимание ряду важных показателей. Первым и важнейшим критерием выбора является мощность
Первым и важнейшим критерием выбора является мощность.
Говоря об этой характеристике мы подразумеваем способность печи эффективно создавать и сохранять нужный температурный режим в парной.
Принято считать, что для 1 м³ помещения достаточно 1 кВт мощности, вне зависимости от того, какое топливо используется. Однако такая методика расчета мощности агрегата подходит только в том случае, если в парилке создана качественная, соответствующая всем нормам и требованиям теплоизоляция, в том числе с отражающим паронепроницаемым материалом. Если эти требования выполнены, то тогда внутренняя обшивка из натурального дерева не будет нуждаться в дополнительном тепле.
Качественная термоизоляция парилки нужна обязательно. В первую очередь для поддержания высокого температурного режима без перерасхода топлива и электричества. Во-вторых, теплоизоляция должна препятствовать попаданию напора высокой концентрации водяного пара.
Газовая печь для бани Куткин Стандарт
Однако очень часто в парилке бывают места, которые становятся «прорехами» в теплоизоляции
Их также необходимо принимать во внимание и исправлять
Если в парилке присутствует оконный проем, то через него будет уходить часть тепла. В такой ситуации надо прибавить по 3 кВт на каждый 1 м² окна в случае если на нем один слой стекла. Если же установлен стеклопакет или оконное стекло имеет два слоя, то нужно прибавлять 1,5 кВт на 1 м².
Участки стен, выполненные из кирпича или облицованные керамической плиткой, характеризуются высокими показателями теплоемкости, и на каждый 1 м² такого участка надо прибавить еще 1,2 кВт.
Стены из бруса/бревен также отличаются высокой теплооемкостью, однако для сохранения оптимального микроклимата в бане, важно, чтобы они были хорошо прогреты. Если в бане отсутствует термоизоляционная обшивка, то мощность надо увеличить в 1,5-2 раза
Неутепленная дверь. В случае, если стоит тонкая деревянная или стеклянная дверь, то надо прибавлять 1,5 кВт мощности.
Если топливное окно находится в соседней комнате, то через такой “мостик” безусловно будет теряться тепло и чтобы его компенсировать нужно делать прибавку мощности на 10 %.
Таким образом, считая мощность печи, нужно принимая во внимание все эти факторы
Печь для бани газо-дровяная Уралочка
Помимо мощности, есть и другие критерии, которые также необходимо учитывать при выборе:
Чаще всего помещение для парилки — небольшое по размеру. И для того, чтобы не сделать пространство еще меньше, нужно выбирать печь соразмерных габаритов, чтобы она хорошо вписалась в комнату, отведенную для парной и не препятствовала свободному перемещению людей.
Хороший вариант — печь с выносным топливным каналом. Это позволит все действия осуществлять не в парной. Таким образом, газовая печь не будет занимать лишнее пространство. К тому же, более безопасной станет не только эксплуатация агрегата, но и нахождение в бане.
В паспорте большинства моделей описывается примерный расход газа
Чем он ниже, тем выше производительность и эффективность газовой печи.
Следует обращать внимание на то, на каком газу может работать газовое оборудование. Это обусловлено тем, что некоторые горелки, входящие в комплектацию печи, предназначены для работы только на природном сетевом газу, а другие — могут функционировать и на баллонном.
Многие печи являются универсальными и способны работать на дровах (если сменить топливный бак)
Это станет отличным решением для тех пользователей, к дому которых еще не подведен газ, однако в будущем планируется. Для того, чтобы баня не стояла «без дела», такая модель станет отличным решением.
Заранее нужно подумать и о том, где будет нагреваться вода в бане, и купить специальную емкость, которая будет подходить к выбранной газовой печи.
При покупке внимательно проверьте всю документацию. Вам обязаны предъявить все сертификаты качества и безопасности, заводской паспорт изделия с отметками о прохождении технического контроля.
Обязательно проверьте газовую печь на наличие внешних повреждений и дефектов.
И, конечно, не гонитесь за дешевым вариантом. Лучше отдать предпочтение качественным проверенным производителям.
Универсальная газово-дровяная печь для бани RST П-20ГТ/Т
Производители
Ассортимент газовых печей очень велик и разобраться во всем его многообразии порой бывает очень трудно. Рассмотрим продукцию самых известных производителей.
Термофор
Молодая новосибирская производственная компания «Термофор» несмотря на свой «юный» возраст (работает с 2003), твердо и уверенно заняла свою нишу на рынке специального нагревательного оборудования. Ассортимент выпускаемой продукции на 80% состоит из дровяных приборов. Но есть и газовые печи для бани термофор.
Уренгой
Зачем придумывать новую конструкцию печи, если таковая уже есть в продукции компании? Такое решение руководства Термофор дало новый продукт, который отличается от своих конкурентов компактным дизайном и качественной комплектацией — газовая печь для бани уренгой.
Данная конструкция была сделана на базе популярной дровяной печи «Компакт». Компания не просто поменяла дверцу и установила газовую горелку «Сахалин» (тоже собственного производства). Конструкция была полностью адаптированная для работы на новом топливе, что радикально сказалось на ее технических параметрах.
Таймыр
Проверив актуальность модификации подобного плана, был сделан следующий шаг – устройство должно быть еще более мощным и функциональным. Так потребитель увидел печь для бани газовая таймыр.
В ее основу легла конструкция устройства «Ангара 2012». Она также комплектуется горелкой «Сахалин», причем 2-х видов – 1,32 кВт и 2,32 кВт. Главным отличием от продукции остальных производителей является скрытый монтаж горелки, которая расположена за стеклянной жаропрочной дверью. Технические параметры Таймыра несколько превосходят Уренгой.
Куткин
Мы по-прежнему остаемся в Новосибирске и знакомимся с еще одним производителем – ТМ Куткин. Небольшая компания, которая стала популярной благодаря качеству своей продукции. Наряду с приборами, работающими на древесине, в ассортименте присутствует газовая печь для бани куткин, которая представлена в 2-х модификациях.
Индивидуальный подход заключается в выборе материала отделки конструкции – гранит, змеевик, жадеит и т.д. Для этого на внешней стороне предусмотрены крепежные элементы. Технической особенностью является использование экономайзера, который выполняет функции обогрева и служит емкостью для камней.
ГазТерминал
Совместить 2 вида топлива и сделать полноценные газово дровяные печи для бани удалось компании из Башкортостана — «ГазТерминал».
Конструкции изготавливаются из специальной жаропрочной стали (09Г2С), а их поверхность обрабатывается кремнийорганической краской. В ассортименте компании есть 2 модели — газовая печь для бани туймазы мощностью 20 и 36 кВт. Переход с одного вида топлива на другой происходит путем замены передней крышки камеры сгорания.
Ермак
Кировская компания «Ермак», основанная в 1997 с самого начала своей деятельности специализируется на комплектации банных комплексов. Ее продукция реализовывается в более чем 30 представительствах по всей России.
Газовая печь для бани ермак – Уралочка, является пока единственной продукцией компании в сфере газового оборудования для бань.
Выпускается 2 модификации этой модели, которые отличаются только материалом изготовления – сталь(20) и нержавейка толщиной 3 мм (20Н). Особенностью данного нагревательного прибора является возможность применения в качестве топлива газа или дров.
Теплодар
Эконом сегмент рынка нагревательного оборудования по праву занимает печь газовая русь для бани. Несмотря на низкую стоимость относительно продукции других производителей, печь Русь не уступает им качеством и техническими характеристиками.
Специфика ее конструкции заключается в возможности работы на сжиженном (баллонном) газе, переходники на который идут в основном комплекте. Так же стоит отметить высокую степень надежности устройства. Показателем этого может служить повсеместное использование печей Русь в коммерческих банях.
Самодельная конструкция
Можно ли самому сделать аналог вышеописанному оборудованию? При большом желании возможно все, но будет ли оно отвечать требованиям качества, надежности и функциональности. В большинстве случае умельцы приобретают специальную газовую горелку заводского производства (например — «Сахалин») и под ее размеры и параметры изготавливается самодельная газовая печь для бани. Однако не нужно забывать об обязательной регистрации любого бытового газового оборудования. Т.е. эта самодельная конструкция должна пройти сертификацию и проверку на соответствие стандартам. Можно, конечно, установить ее без разрешительных документов, но при первой же проверке последуют штрафные санкции.
Правила монтажа газовых печей
К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.
С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать
При проведении подобных работ нужно обратить внимание на следующие вещи:
- расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
- огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
- высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.
Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки. При этом колена труб должны входить друг в друга не менее чем на полдиаметра
При этом колена труб должны входить друг в друга не менее чем на полдиаметра.
Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.
Обязательным условием эксплуатации газовой печи является наличие вытяжки и окон с форточками в предбаннике. Двери должны открываться наружу. Протяженность дымоходного канала обязана быть не меньше 5 метров.
Если дымоход сделан из разных материалов, например, к печи присоединены трубы из нержавейки, а далее канал выполнен из кирпича, то место соединения должно быть полностью герметичным. Это место в системе отопления должно подвергаться проверке как можно чаще.
