Панельные радиаторы отопления: рассмотрим стальные панельные радиаторы

Производители панельных стальных батарей

Как мы знаем, уровень качества батарей зависит не только от типа конструкции, но и производителя. Исходя из этого не следует отдавать предпочтение наиболее недорогим изделиям от неизвестных производителей. Малый выгода может привести к тому, что уже в недалеком будущем придется своими руками поменять радиаторы.

Хорошо себя зарекомендовали панели следующих производителей:

• Будерус (Германия);
• Thermoplus (Италия);
• Лидея (Россия);
• Kermi (Германия) и др.

Помимо этого, покупать изделия следует в больших строительных магазинах, дабы избежать подделки и быть уверенным в исполнении гарантийных обязанностей продавцом.

Панельные радиаторы отопления: принцип работы и особенности конструкции

Начнем с конструкции этих радиаторов, поскольку именно она является «виновницей» их популярности. Собирается панельный радиатор из двух металлических листов, которым придают определенную форму методом прессования (в них штампуются будущие протоки для теплоносителя). При соединении этих пластин вместе получается тонкая панель толщиной чуть больше 1см, внутри которой находится многочисленное количество каналов, соединенных между собой. В один радиатор может устанавливаться одна или две такие панели.

Устройство панельных радиаторов отопления фото

Емкость панели, по сравнению с традиционными батареями или теми же биметаллическими радиаторами, мизерная – именно этот фактор является основополагающим в обеспечении оптимальной работы таких отопительных приборов. Малое количество теплоносителя позволяет осуществлять быструю циркуляцию в системе отопления и, как результат, практически моментальный ее прогрев. Панельное отопление способно нагреть помещение в течение 10–15мин. Но у этого преимущества есть и обратная сторона – насколько быстро радиаторы нагревают помещение, настолько же быстро они и остывают в случае выключения системы отопления.

Панельные стальные радиаторы отопления: преимущества

Теперь несколько слов об их назначении. Далеко не в каждом помещении, а вернее системе отопления, можно использовать стальные панельные радиаторы отопления. Метод их изготовления не позволяет сделать эти изделия способными выдерживать большое давление в отопительной системе. Скажем так, если установить их в квартире с централизованной подачей теплоносителя, то долго они не прослужат по двум простым причинам:

1. грязь, в изобилии находящаяся в трубах, практически мгновенно забьет все протоки для теплоносителя;
2. очень высокое давление воды в отопительной системе и возникающие то и дело гидравлические удары просто «разорвут» радиаторы.

В общем, они предназначены исключительно для индивидуальных отопительных систем, давление в которых не превышает 10Атм. В отличие от них, у биметаллических радиаторов максимальное рабочее давление может доходить до 35Атм.

Где можно использовать панельные радиаторы

Подробнее об особенностях панельных радиаторов

Панельные отопители по эффективность могут немного уступать лучшим представителям обычных радиаторов (например, биметаллическим). Но это сполна окупается отличным внешним видом, да и разница не такая уж существенная. Помимо этого, есть еще ряд особенностей, знание которых точно не будет лишним.

Преимущества и недостатки стальных панельных радиаторов

Панельные радиаторы обладают внушительным списком достоинств:

• за счет сочетания прямой теплоотдачи и конвекции КПД приборов превышает 75%, да и тепло по комнате распределяется более равномерно;
• такие устройства отличаются пониженной потребностью в теплоносителе, по сравнению с отопительной системой, в которой используются чугунные батареи, потребность в воде снижена более чем вдвое;

Есть, конечно, и пара недостатков, выделить можно:

сталь подвержена коррозии и вообще к качеству теплоносителя предъявляются повышенные требования. В частности, нужно поддерживать на нормальном уровне кислотность (рН не должен превышать отметку 9,5);

рН не должен превышать 9,5

• рекомендуется не оставлять панельные радиаторы надолго без воды. Дело в том, что сталь при контакте с воздухом будет ржаветь;
• такие отопительные устройства подходят только для систем с обычным давлением и температурой теплоносителя не выше 110ᵒС;
• они плохо переносят гидроудары.

Установка панельного радиатора

Сам процесс слабо отличается от установки обычной батареи.

Инструкция состоит из следующих пунктов:

сперва нужно проверить не слишком ли близко к верхней конвекционной решетке находится подоконник. Если расстояние меньше 7 см, то радиатор будет хуже обогревать помещение;

Конвекция будет нарушена при близком расположении к подоконнику

• затем на стене размещаются кронштейны, они идут в комплекте с радиатором;
• далее радиатор размещается на закрепленных в стене кронштейнах. При этом упаковка с отопительного прибора пока что не снимается целиком, а только в местах, где будет выполняться подключение подающего и отводящего трубопроводов;
• если подключение выполняется своими руками, то следующий шаг – установка крана Маевского в верхней части экрана и терморегулятора (также идет в комплекте с радиатором);

Установка терморегулятора

устанавливаются заглушки.

Окончательно упаковку с отопительного устройства снимают только после того, как окончательно закончены отделочные работы в комнате. Благодаря этому не придется чистить его от пыли, да и риск поцарапать поверхность стали ниже.

Самыми распространенными ошибками при установке являются:

• отклонение от горизонтали при установке. В результате тепловая мощность прибора становится ниже заявленной производителем;
• при слишком большом зазоре между полом и низом панельного радиатора в нижней части комнаты будет слишком прохладный воздух, это будет создавать дискомфорт;
• категорически запрещена покраска отопительного прибора красками под металл (это ухудшит теплоотдачу прибора), также довольно часто происходит закрашивание выпускного отверстия устройства для выпуска воздуха.

Что же касается подбора тепловой мощности, то можно просто подсчитать объем комнаты в кубометрах и умножить на 41. Полученное число будет обозначать требуемую мощность в ваттах для обогрева комнаты. Технические характеристики панельных радиаторов отопления обязательно включают в себя и этот параметр, так что его можно взять из документации на отопитель.

Характеристика популярных панельных радиаторов

Как выбрать по классификации?

Прежде чем решиться на покупку и подключение панельного стального радиатора, следует определиться, с его классификацией.

Каждой модели присваивается номер, по которому можно определить, сколько в ней панелей и конвекторов. Например, если указывается, что радиаторы стальные, боковое подключение, тип 11, то это означает, что они однорядные с одним конвектором. Их длина варьируется от 405 до 3005 мм, высота – от 305 до 905 мм, а ширина – 63 мм.

Выбирая радиатор, нужно учесть ряд факторов:

1. Температурным верхним пределом для этого типа приборов является +110 градусов, поэтому следует знать заранее, насколько нагревается теплоноситель в отопительной системе.Если, например, он соответствует +70, то панель прослужит дольше.
2. Следует учесть, какое давление в системе.Стальные радиаторы при испытаниях подвергаются нагрузке до 13 Бар, но это их критическая норма, которая длится недолго.В централизованной отопительной системе давление равняется 9 Бар, но возможны скачки до 12 Бар. Если они происходят регулярно, то подобные радиаторы ставить нельзя, поэтому их чаще можно встретить в частных домах, где нагрузка не столь интенсивная.

Следует заранее рассчитать, какой мощности должен быть радиатор, для чего можно использовать онлайн калькулятором. Неправильно подобранная панель быстро выйдет из строя.

Лучшие трубчатые стальные радиаторы

Производство трубчатых радиаторов является более затратным, поэтому и само оборудование стоит несколько дороже, чем панельные аналоги.

И хотя по теплоотдаче такие батареи также немного «проседают», зато они способны выдерживать большее давление в системе, что делает их подходящими для многоэтажных домов с центральным отоплением.

Кроме того, трубчатые радиаторы выпускаются в большем ассортименте дизайнов, могут иметь компактные и большие размеры (например, высоту до 1,5 м), а также способны выдерживать более высокую температуру теплоносителя, в среднем 95-120 градусов.

Arbonia 3057 № 69

5.0★★★★★оценка редакции100%покупателей рекомендуют этот товар

Стальные батареи от Arbonia представляют собой классические трубные радиаторы, имеющие нижнее подключение. Это экономит пространство при установке и позволяет подсоединять их к трубам, проложенным в полах.

Радиаторы имеют трехтрубную конструкцию, поэтому характеризуются высокой теплоотдачей. Они уже идут со встроенным терморегулирующим вентилем, позволяющим настраивать и поддерживать в комнате оптимальную температуру.

Достоинства:

• Сдержанный дизайн;
• Нижнее подключение;
• Высокая тепловая мощность;
• Трехтрубная конструкция;
• Терморегулятор.

Недостатки:

Высокая цена.

Трубчатые радиаторы Arbonia будут органично смотреться в помещениях с классическим и современным дизайном.

КЗТО РС

4.9★★★★★оценка редакции92%покупателей рекомендуют этот товарСмотрите обзор

Серия трубчатых радиаторов РС от КЗТО – это стальное оборудование повышенной тепловой мощности, устойчивое к высокому давлению.

Батареи кратковременно выдерживают до 25 бар (рабочий показатель 15 бар), что делает их подходящими для установки в многоэтажных домах. Радиаторы соответствуют требованиям для монтажа в зданиях с повышенными санитарно-гигиеническими нормами.

Устройства КЗТО РС имеют необычный дизайн. Они не только эффективно обогревают помещение, но и способны украсить интерьер. В коллекцию входит оборудование с боковым и нижним подключением, с установкой на стену или на ножки, с подключением ½ и ¾ дюйма.

Достоинства:

• Разнообразие моделей;
• Привлекательный дизайн;
• Высокое рабочее давление;
• Соответствие санитарно-гигиеническим нормам;
• Высокая эффективность работы.

Недостатки:

Нет терморегулятора.

Радиаторы КЗТО РС подходят для монтажа в любые системы отопления с медными, стальными, пластиковыми и полиэтиленовыми трубами.

IRSAP Tesi 30365

4.9★★★★★оценка редакции90%покупателей рекомендуют этот товар

Элегантные стальные радиаторы Tesi 30365 от IRSAP выполнены в классическом для них дизайне и могут подойти множеству интерьеров.

Главное преимущество оборудования – использование лазерной сварки составных элементов, что обеспечивает максимальную герметичность. Отсутствие грубых сварочных швов предотвращает скопление загрязнений внутри, а значит, радиаторы прослужат достаточно долго.

Батареи предназначены для бокового подключения. Они способны выдерживать давление в системе до 10 бар. Имея компактные габариты, радиаторы обладают на удивление хорошей теплоотдачей.

Достоинства:

• Лазерная сварка швов;
• Компактные габариты;
• Высокая теплоотдача;
• Элегантный дизайн;
• Долговечность.

Недостатки:

Отсутствие терморегулятора.

Стальные радиаторы Tesi 30365 от IRSAP подойдут для частных и малоэтажных домов с небольшим и средним давлением воды в системе.

Технические характеристики

Чтобы выбрать панельные радиаторы для своей квартиры в первую очередь необходимо обратить внимание на их главные технические характеристики:

Внутреннее устройство

• теплоотдачу;
• выдерживаемое и рабочее давление;
• рекомендуемое качество и температуру теплоносителя;
• размеры;
• толщину стали;
• межосевые размеры;
• способ подключения;
• гарантированный срок эксплуатации.

Теплоотдача

Какие радиаторы обладают высокой теплоотдачей? Естественно, что те, которые имеют большее количество оребренных элементов, поскольку именно так увеличивается нагревательная поверхность, вследствие чего и повышается теплоотдача и воздух в квартире становится быстрее теплым. В среднем этот показатель находится в пределах 1200– 1800 ватт, но все зависит, конечно, от габаритов самого радиатора, толщины стали, модели и всех остальных опций.

Давление

Панельные радиаторы рассчитаны на максимальное давление в пределах 6–10 атмосфер, которое можно поддерживать только в автономных системах отопления, т.е. в частных домах. В квартирах, с централизованным отоплением такие батареи не могут эксплуатироваться, поскольку там давление гораздо выше.

Теплоноситель

Виды и отличия

Этот параметр самое слабое звено, пожалуй, у стальных панельных батарей. Несмотря на то, что производители покрывают внутренние поверхности различными противокоррозийными составами, теплоноситель, который циркулирует в централизованной системе отопления и насыщен различными добавками, рано или поздно оказывает свое негативное воздействие. Этому способствует летнее спускание воды из трубопровода, в это время внутренность радиаторов становится доступна воздуху и вот тут-то и начинается праздник для ржавчины. Поэтому панельные радиаторы лучше подходят для частного дома, где теплоноситель летом остается в системе отопления. Температурный предел теплоносителя для панельных радиаторов из стали составляет +120 градусов.

Размеры батарей

Разные производители выпускают панельные радиаторы различных размеров. Максимальная длина может достигать и 3 метров, высота самых маленьких составляет всего 20 см, самые высокие не более 90 см. Другое дело трубчатые радиаторы, которые могут быть не только совершенно немыслимой длины и формы. Их можно сделать даже полукруглыми.

Межосевое расстояние

Схема межосевого расстояния

Учитывая, что стальные панельные батареи могут подключаться к сети отопления разными методами, их осевое расстояние важно лишь в том случае, когда выбирается боковой способ. Межосевое расстояние показывает, где размещается верхний коллектор по отношению к нижнему

Различные типы моделей могут иметь разные значения межосевого расстояния.

Способ подключения

Подсоединяться к сети отопления панельные радиаторы могут сбоку, снизу или комбинированным методом. Особого влияния на эффективность батарей это не оказывает. Лучше воспользоваться нижним подключением, так как в этом случае меньше видны трубы, а это немаловажный фактор для интерьера помещения.

Комбинированный или универсальный способ подсоединения панельных батарей разного вида заключается в том, что конструкция радиаторов имеет по два отверстия как снизу, так и сбоку, что дает широкие возможности выбирать метод прокладки трубопровода, его разводку.

Толщина стали

Это важный параметр, так как от него зависит долговечность батарей и эффективность обогрева. Для изготовления панельных батарей используется металл, толщина которого находится в пределах 1.15–1,25 мм. Разница совершенно незначительная, поэтому рядовой потребитель не может, конечно, на глаз определить, сталь какой толщины использована в выбранной модели. Чем больше это показатель, тем качественней будет радиатор. Покупателю же необходимо внимательно читать технический паспорт на изделие, где этот параметр должен указываться непременно.

Преимущества и недостатки

К положительным качествам, которые имеют маленькие радиаторы отопления, можно отнести следующее:

1. Простота и быстрота монтажа обеспечивается компактными размерами и цельностью конструкции. Для этого на стене в помещении крепятся кронштейны, на которые впоследствии навешивается радиатор. После установки прибор подключается к отопительному контуру. Но стоит понимать, что целостность конструкции одновременно является и недостатком, поскольку при появлении протечки придется заменять всю панель, а не одну секцию, как в агрегатах секционного типа.
2. Высокая теплоотдача является главным преимуществом панельных отопительных приборов. Улучшенные параметры теплоотдачи обеспечиваются высокой теплопроводностью стали и конвективными ребрами. Благодаря конвекторам улучшается циркуляция воздуха в помещении, а конвективные потоки быстрее распределяются по комнате.
3. Панельные радиаторы способствуют экономичности автономных отопительных систем. В отопительном приборе панельного типа циркулирует меньше теплоносителя, чем в секционном агрегате. Благодаря этому теплоноситель быстро разогревается до требуемой температуры с использованием минимального количества энергоресурсов.

4. Панельные радиаторы отличаются безопасностью, потому что не имеют выступающих углов и граней, как секционные чугунные батареи. Нередко маленькие дети ударяются о ребристые батареи и получают травмы, что вынуждает родителей устанавливать на радиаторы защитные экраны, которые ухудшают теплоотдачу прибора. Панельные агрегаты в таком экране не нуждаются, потому что совершенно безопасны.
5. Компактные размеры и привлекательный дизайн позволяют вписать панельный агрегат в интерьер любого помещения.

Недостатков у подобных отопительных приборов тоже немало:

• Отопительные панели плохо выдерживают гидроудары, которые случаются в момент запуска централизованных отопительных сетей. Поскольку сварные швы не справляются с перепадами давления, на входе сетей отопления в квартиру советуют монтировать редуктор давления. Благодаря этому радиатор будет надежно защищен от повреждения и протечки. Зато в автономных сетях нет таких скачков давления, поэтому там можно применять плоские агрегаты без защитных редукторов.
• Листовая сталь обладает низкой устойчивостью к коррозии. Однако коррозия портит только приборы с некачественным порошковым покрытием.
• Узкие каналы внутри панели легко засоряются примесями и солями в составе теплоносителя. В связи с этим тонкие батареи рекомендуется применять только в автономных сетях, где легко контролировать качество и чистоту теплового носителя.
• Если во время удара при транспортировке защитное красочное покрытие будет повреждено, то в этом месте начнется коррозия. Поэтому отопительные панели нужно очень аккуратно транспортировать, монтировать.

Виды панельных радиаторов

Все существующие стальные панельные радиаторы делятся на пара групп.

В частности, по методу подключения их возможно условно поделить на два вида:

• Устройства с нижним подключением – оба патрубка батареи расположены внизу. Такое подключение есть эргономичным в тех случаях, в то время, когда трубы отопления проходят в полу. Действительно, направляться учитывать, что в этом случае коэффициент потерь тепла большой.
• С боковым подключением – в этом случае подводящий патрубок расположен сверху, а отводящий – снизу. Это разрешает обеспечить равномерный обогрев прибора отопления. Действительно, в случае если конструкция имеет большое количество секций, то в этом случае появятся большие потери тепла.

Как уже было сказано выше, разглядываемые радиаторы смогут различаться числом панелей. По этому показателю они классифицируются на следующие типы:

Тип 10	Являются однорядные устройства без конвекционных каналов.
Тип 11	Складываются из одной панели, но, в отличие от последних, имеют стальную обрешетку, которая снабжает конвекцию воздуха.
Тип 21	Конструкция складывается из двух панелей.
Тип 22	Устройство включает в себя две панели и две обрешетки, благодаря чему воздушные каналы расположены по обе стороны радиатора.
Тип 21	Конструкция представляет собой стальной панельный радиатор отопления, выполненный из трех панелей с тремя рядами оребрения для прохождения воздушных масс.

Кроме этого устройства различаются размерами, каковые смогут быть следующими:

• Ширина – 40 – 300 см;
• Высота – 30 – 90 см.

Исходя из этого, перед тем как купи устройства, нужно вычислить размеры радиаторов отопления, каковые зависят от площади помещения и мощности системы.

Классификация радиаторов панельного типа

Узкие радиаторы отопления по своему конструктивному решению и размерам подразделяются на следующие разновидности:

1. В продаже есть однорядные агрегаты 10 и 11 типа. Первый вид не имеет конвектора и защитной облицовки, а второй идет с одним конвектором и покрытием. Высота обоих видов находится в пределах 300-900 мм, длина составляет 400-3000 мм, а ширина – 63 мм.
2. Размеры двухрядных батарей следующие – монтажная высота составляет 300-900 см, длина бывает двух типоразмеров 400-2600 и 400-3000 мм. Выделяют следующие типы:

• 12 тип идет с облицовкой и конвективными ребрами (ширина 66 мм);
• 20 тип имеет воздухопропускающую решетку и конвективные ребра (ширина 102 мм);
• 21 тип идет с закрытым кожухом и одним конвектором (ширина 102 мм);
• 22 тип с кожухом и двумя конвекторами (ширина 102 мм).

3. Трехрядные батареи имеют монтажную высоту 300-900 мм и длину двух видов 400-2600 мм и 400-3000 мм. Ширина всех разновидностей составляет 157 мм. Есть два типа трехрядных батарей:

• 30 тип идет без конвектора и защитной облицовки;
• 33 тип выпускается с тремя конвекторами и защитной облицовкой.

Теплоотдача панельного агрегата зависит от его конструктивного исполнения. Приборы без конвектора просто передают тепло воздуху, а также излучают тепловую энергию. Батареи с конвективными ребрами формируют в помещении активные восходящие потоки теплого воздуха, чем способствуют более быстрому прогреву комнаты.

Стальные радиаторы

Стальные панельные радиаторы

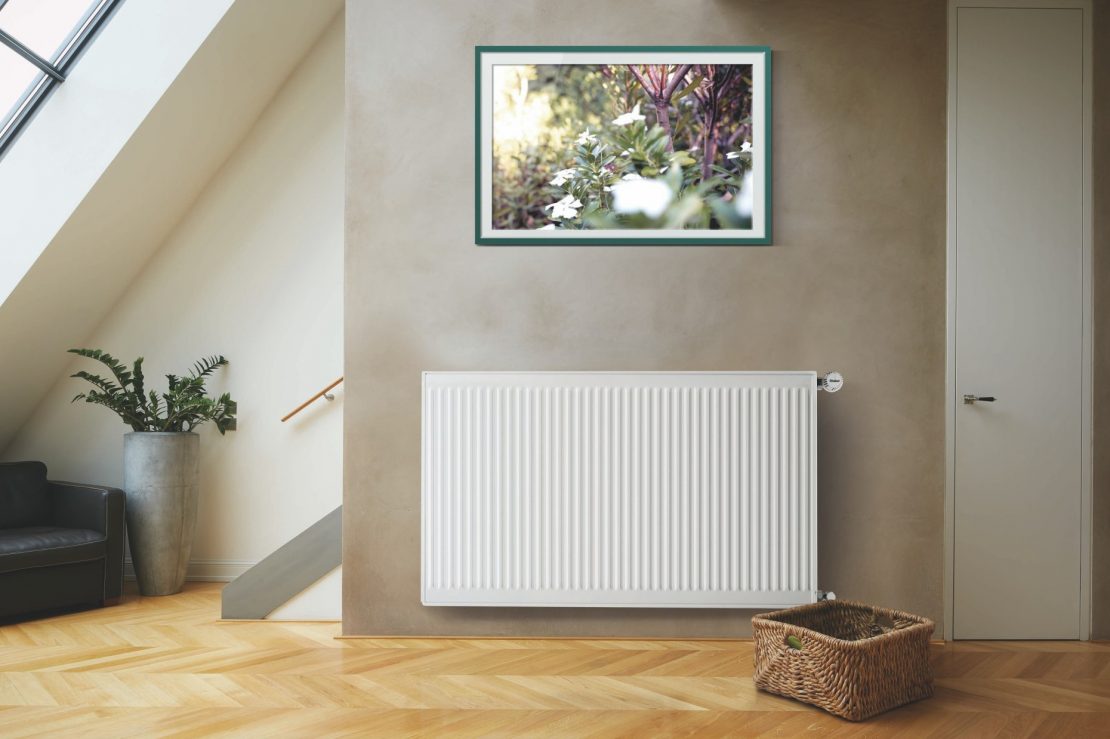

Стальной панельный радиатор с термостатом

Такой радиатор представляет собой прямоугольную панель, состоящую из двух сваренных вместе стальных листов с отштампованными углублениями, при сварке образующих каналы для циркуляции теплоносителя. Иногда для увеличения теплоотдачи к тыльной стороне панели привариваются П-образные стальные рёбра. Несколько таких панелей могут объединяться в пакет и закрываться сверху и с боков декоративными планками.

Выпускаются панели различной высоты и ширины, что позволяет создать прибор любой тепловой мощности. Панельные радиаторы имеют небольшую глубину и мало весят; соответственно, их тепловая инерционность незначительна. Площадь нагреваемой поверхности панелей весьма велика и стимулирует интенсивное движение нагретого воздуха — доля теплового потока, передаваемая конвекцией, достигает 75 %[источник не указан 2376 дней], что позволяет отнести эти приборы к типу конвекторов.

Для изготовления панелей используется низкоуглеродистая сталь с повышенной коррозионной стойкостью. Поверхность стали обезжиривают, фосфатируют, покрывают порошковой эмалью и термообрабатывают.

В случаях, когда система отопления имеет прямое сообщение с атмосферой (например, через открытый расширительный бак), эти радиаторы склонны к коррозии, и их срок службы может составлять всего несколько лет.

К недостаткам панельных стальных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.

В большинстве случаев панельные радиаторы рассчитываются на рабочее давление от 6 до 8,7 атм, опрессовочное — до 13 атм и максимальную температуру теплоносителя 110 °C[источник не указан 2376 дней]. Их рекомендуется использовать в индивидуальном и малоэтажном строительстве, а при наличии индивидуального теплового пункта — в зданиях любой этажности.

Стальные секционные радиаторы

Внешне эти радиаторы напоминают чугунные, однако их секции соединяются друг с другом не резьбовыми ниппелями, а при помощи точечной сварки. Они являются более прочными и долговечными и рассчитаны на рабочее давление от 10 до 16 атм[источник не указан 2376 дней]. Однако из-за особенностей технологии производства стоимость этих радиаторов достаточно высока, что и обуславливает их относительно невысокую популярность.

Стальные трубчатые радиаторы

Трубчатые стальные радиаторы представляют собой сварную трубчатую конструкцию и являются наиболее дорогостоящими. Они выпускаются в расчете на рабочее давление 10-15 атм[источник не указан 2376 дней]. Сварные стыки минимизируют вероятность протечек, но недостатком этих радиаторов является малая толщина стали (1 мм и менее).

Биметаллические радиаторы

Биметаллический радиатор

Биметаллические радиаторы отличаются от алюминиевых наличием стальных внутренних элементов. Конструкция этих радиаторов такова, что запас прочности превышает все возможные давления в системе многократно (разрушающее давление составляет 100 атм), контакт теплоносителя с алюминием сведен практически к нулю. Единственным недостатком можно считать только самую высокую стоимость среди радиаторов.

Типы панельных радиаторов из стали

От того, какими конструкционными особенностями обладает радиатор, зависит его уровень мощности. Мощность также зависит от количества панелей, чем их больше, тем и устройство мощнее.

Маркировка может рассказать нам о типе радиатора отопления (на фото показано, где ее посмотреть). Существуют следующие виды панельных стальных радиаторов:

• Тип 10 – Такие радиаторы состоят только из стальной базы и являют собой радиаторы однорядного типа без конвекторной панели.
• Тип 11 – Такие радиаторы состоят из одной обрешетки и одной панели из стали.
• Тип 21 – Такой радиатор оснащен одной обрешеткой и двумя панелями.
• Тип 22 – Такой радиатор состоит из двух панелей и двух обрешеток.
• Тип 33 – Радиатор оснащен тремя обрешетками и тремя панелями.

Типы панельных радиаторов из стали

Панельные батареи отопления могут различаться и по типу подключения. В зависимости от модели радиатора отопления, подключение может быть такого типа, как нижнее или боковое. Радиатор с боковым подключением можно присоединить к отопительной системе с правой или с левой стороны. Монтаж радиатора данного типа не представляет собой ничего сложного.

В базовую комплектацию таких устройств входит термостатический вентиль. Благодаря этому прибору можно установить на радиатор термогловку или отрегулировать обогрев помещения вручную. Радиаторы с нижним подключением еще хороши тем, что подводящие трубы можно замаскировать и скрыть от любопытного взора. Если сравнивать стальные радиаторы исходя из типа подключения, то более дорогими являются устройства с нижним подключением.

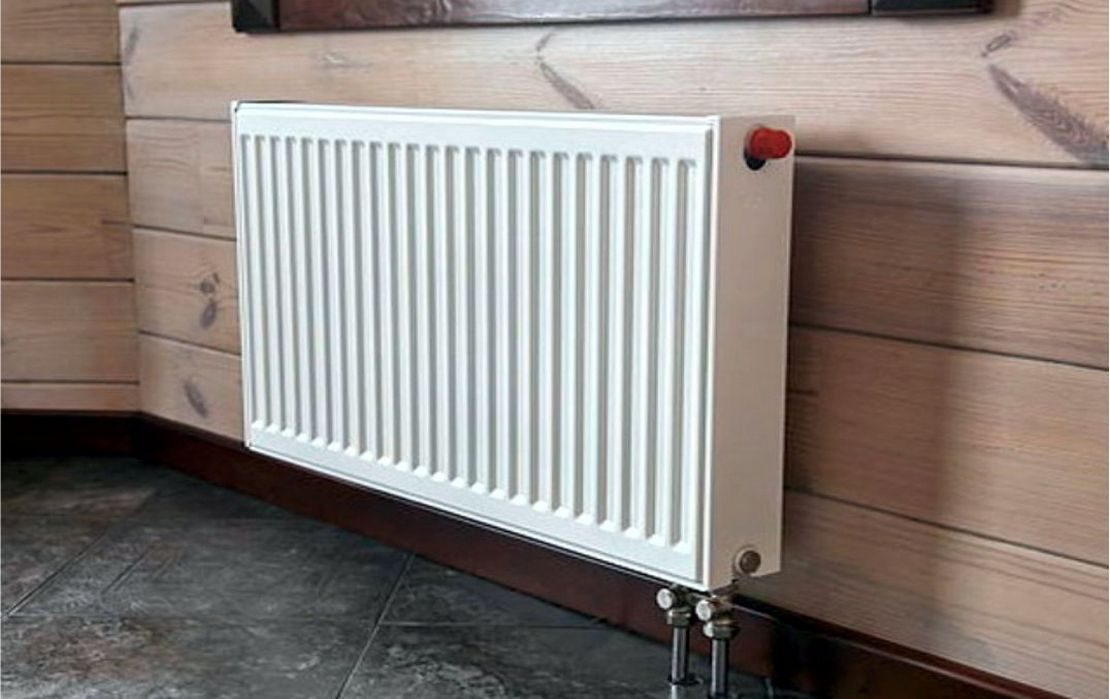

Радиатор отопления с нижним подключением
